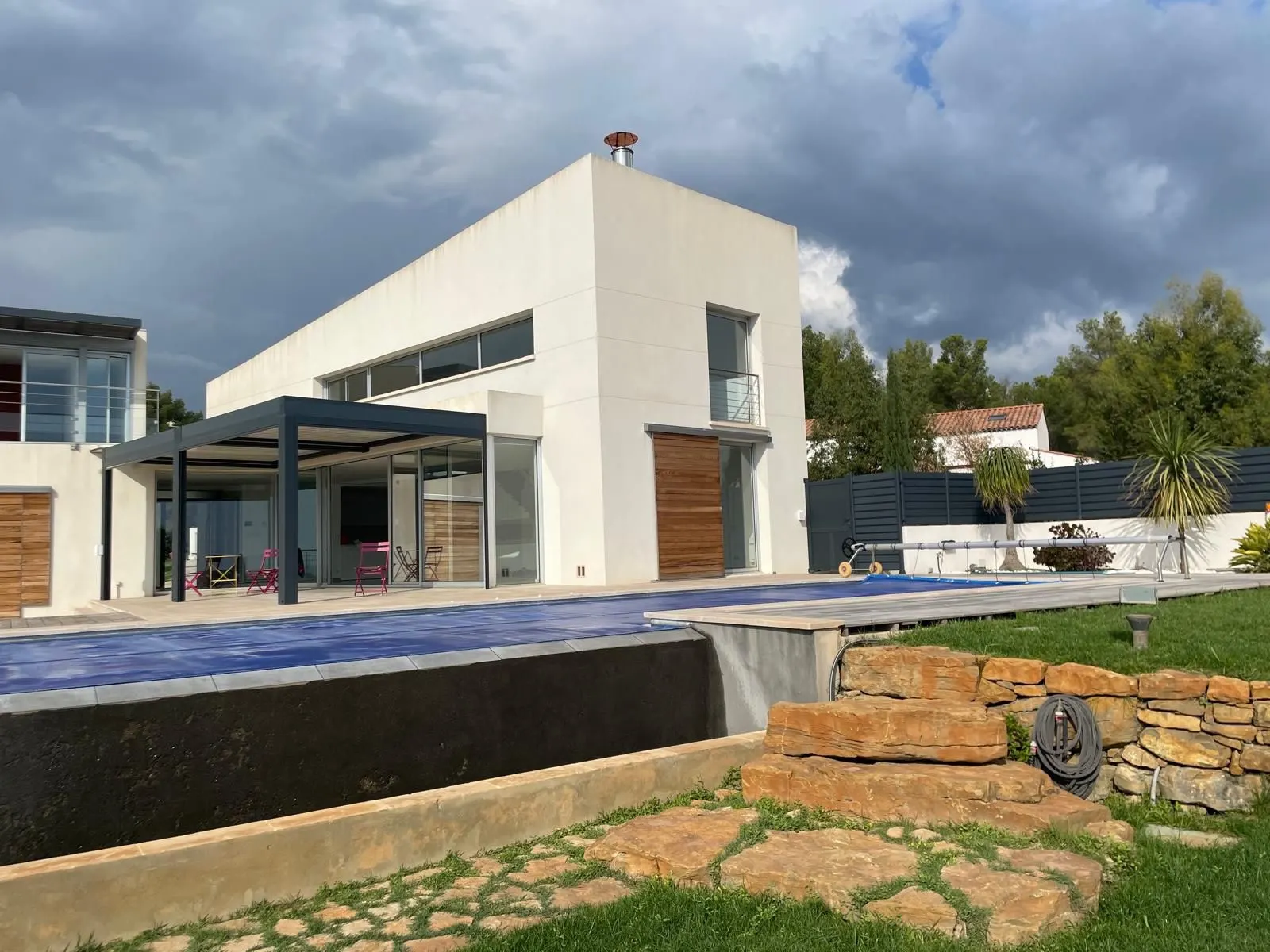

Villa La Ciotat

01Contexte

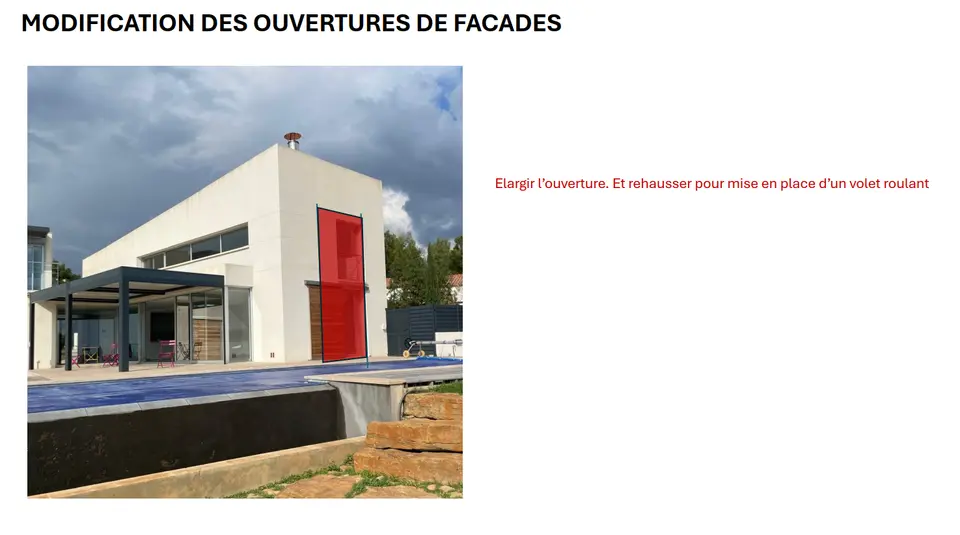

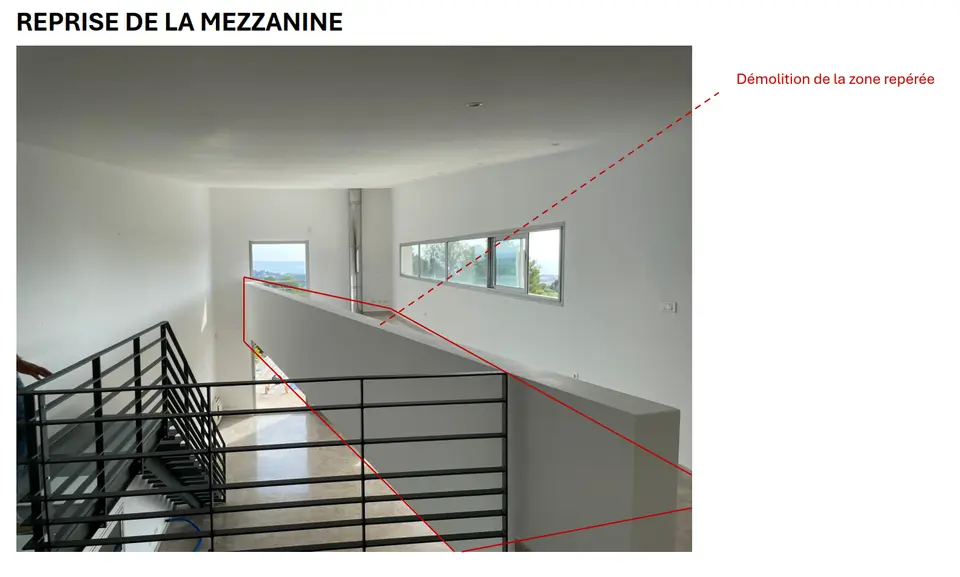

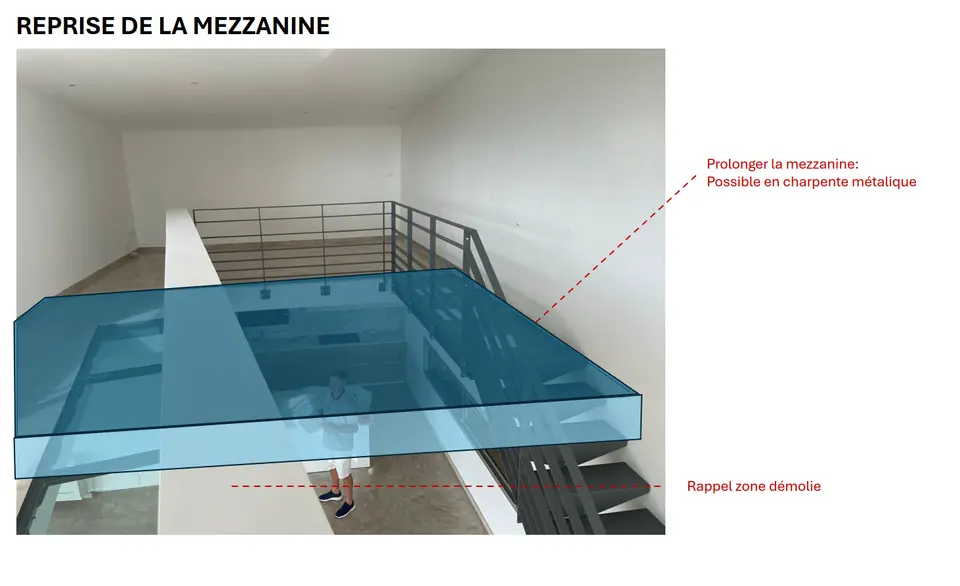

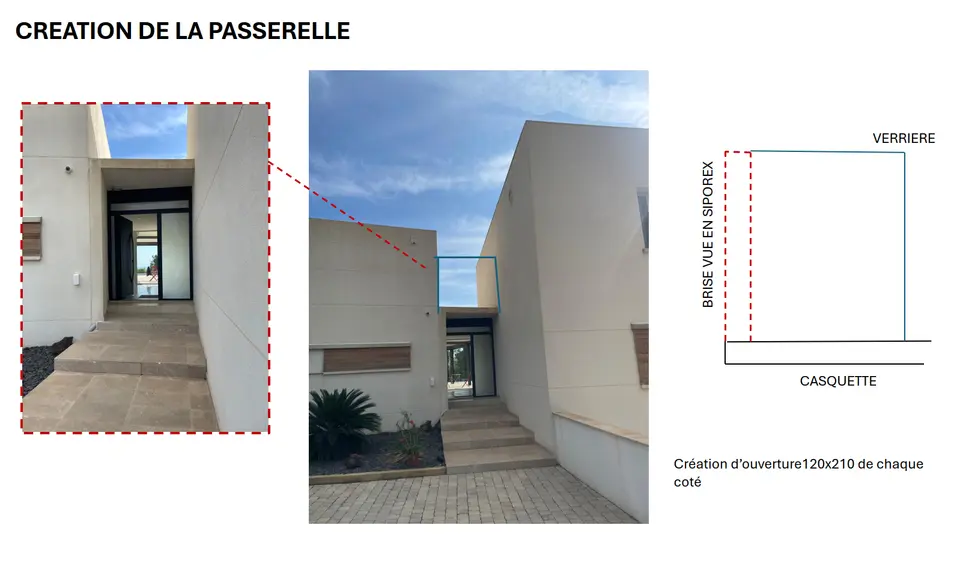

Restructuration complète d'une villa à La Ciotat, avec une accumulation de modifications structurelles : création d'une passerelle sur une casquette existante dont la portance devait être confirmée, reprise et prolongement d'une mezzanine avec démolition partielle de la dalle, élargissement et déplacement de baies en façade, verrière sur structure porteuse dédiée, dalle neuve ancrée dans l'existant.

J'ai suivi le projet de bout en bout : recensement des besoins structure sujet par sujet, conception, prédimensionnement, puis production des plans de coffrage et d'armatures pour l'exécution.

02Défi technique

Beaucoup de sujets imbriqués sur une même petite structure :

• Chaque modification interagit avec les autres : ouvertures, dalle neuve, mezzanine et verrière se partagent les mêmes porteurs existants.
• Dalle neuve liaisonnée à l'existant par scellements chimiques, avec conservation d'aciers existants et étaiement provisoire prescrit en phase travaux.
• Reprises de baies : reconstructions d'allèges et linteaux, renforts latéraux, avec points de validation clairement identifiés (sondages avant exécution).

03Mission

De l'analyse du besoin aux plans bons pour exécution :

• Recensement et cadrage des besoins structure de l'ensemble des sujets de la restructuration.
• Conception et prédimensionnement des ouvrages neufs et des reprises.
• Plans de coffrage et carnets d'armatures, avec détails de liaison à l'existant.

04Plans

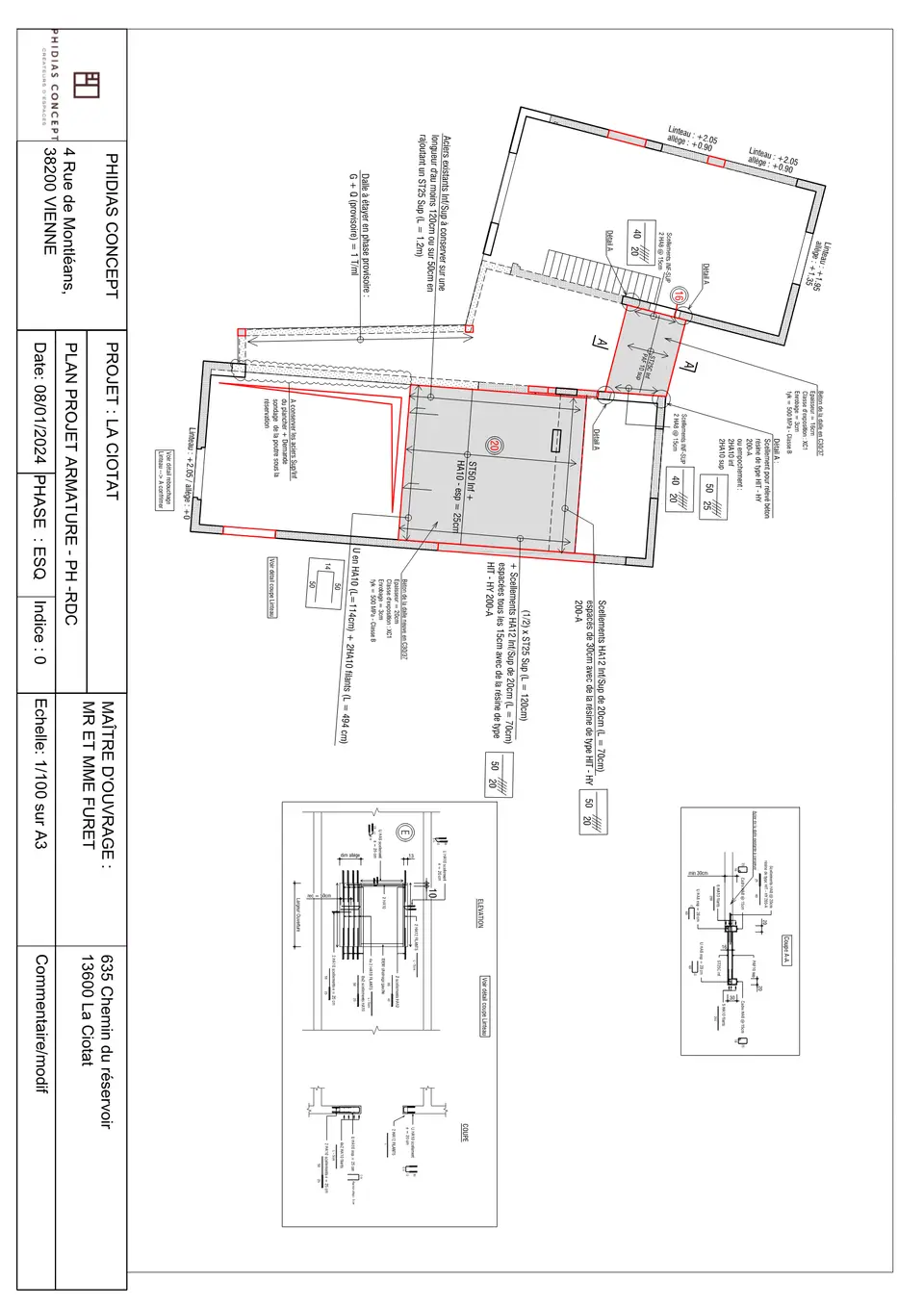

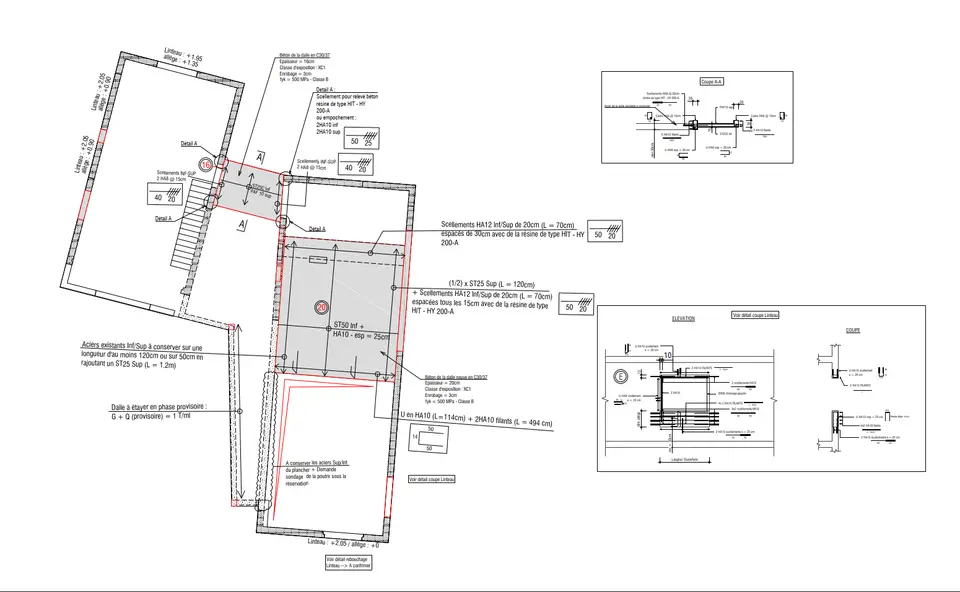

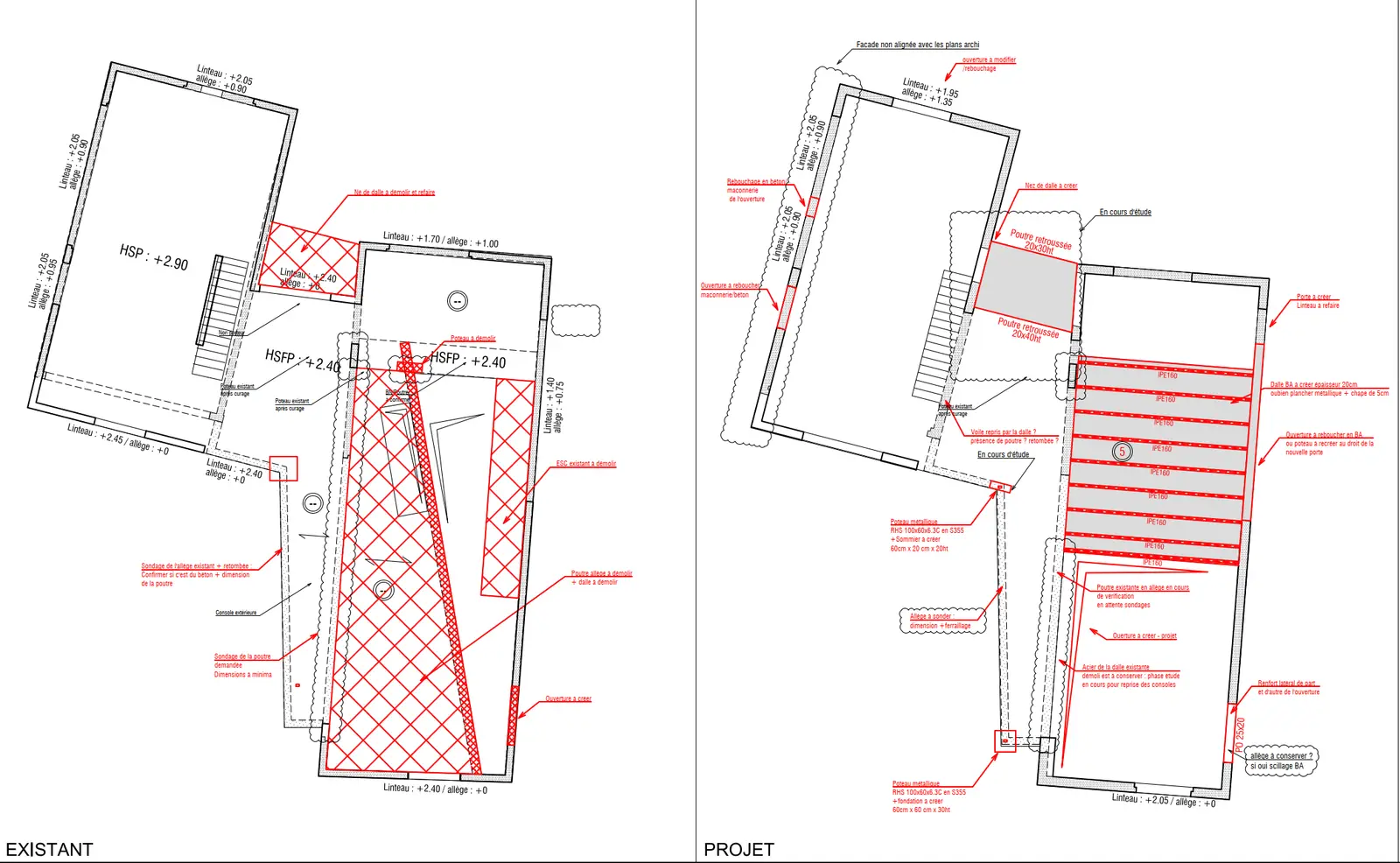

Extraits des plans produits : états existant/projet et ferraillage de la dalle neuve.
