Maison à Asnières-sur-Seine

01Contexte

Restructuration d'une maison ancienne à Asnières : le projet supprime un mur porteur et crée de grandes baies. Les planchers existants — plats métalliques et hourdis briques, reconnus par sondages — reposent précisément sur ce qui disparaît. Le système de reprise retenu est un moisage métallique : sommiers UPN moisés de part et d'autre des murs conservés, liaisonnés par tiges filetées traversantes.

La mission couvre toute la chaîne : conception et note de calcul en phase études, puis exécution jusqu'aux plans de fabrication de la charpente métallique — niveau carnet d'atelier, avec perçages, boulonnerie et tolérances de pose.

02Défi technique

Reprendre l'existant sans le connaître parfaitement, et livrer du prêt-à-fabriquer :

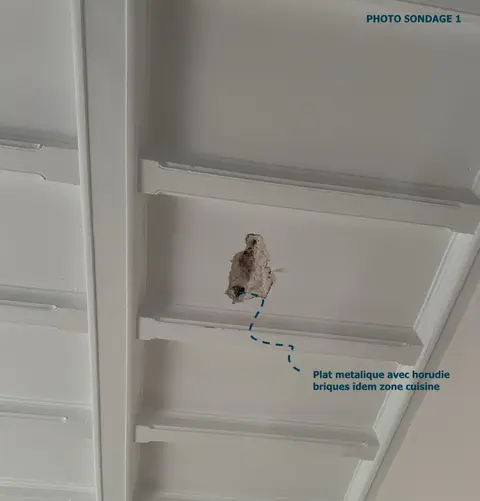

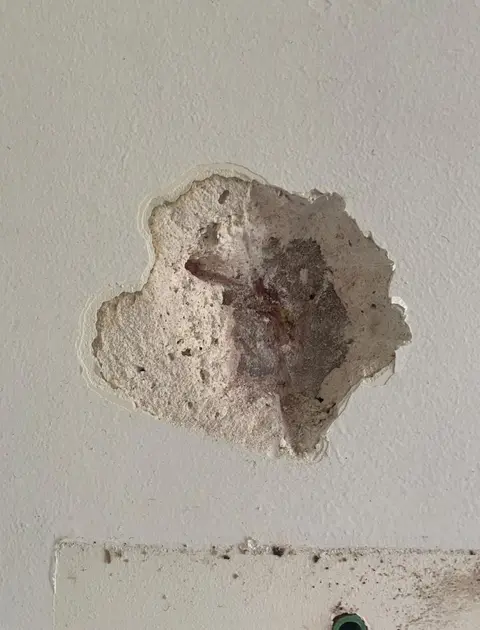

• Reconnaissance par sondages des planchers anciens (plats métalliques et hourdis briques) pour caler les hypothèses de reprise.
• Système de moisage UPN dimensionné pour reprendre les planchers pendant et après la dépose du mur porteur.
• Plans de fabrication de la charpente au niveau atelier : détails d'assemblage, tiges filetées traversantes, raidisseurs, tolérances de pose.

03Mission

Une mission complète, de l'hypothèse au boulon :

• Note générale d'hypothèses et calculs des moisages.
• Conception du système de reprise et prédimensionnement en phase études.
• Plans de coffrage des ouvrages béton et plans de fabrication de la charpente métallique (plans d'ensemble et de superposition).

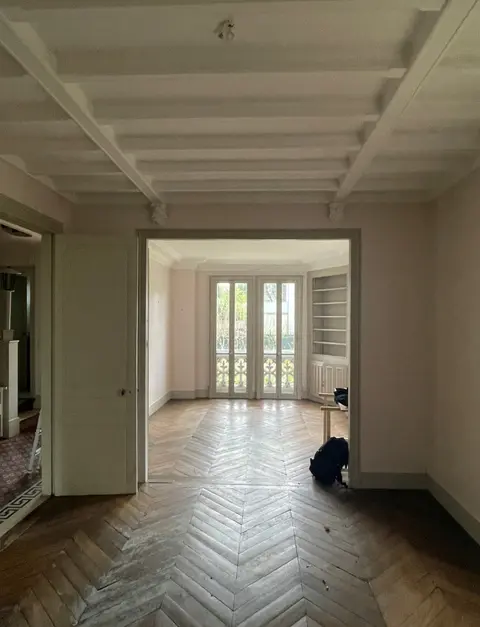

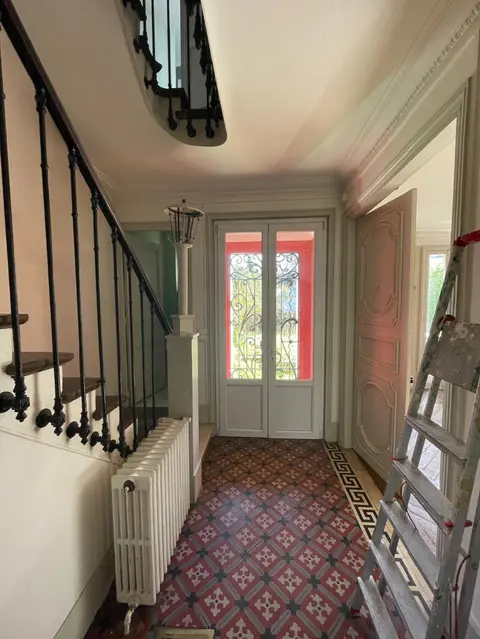

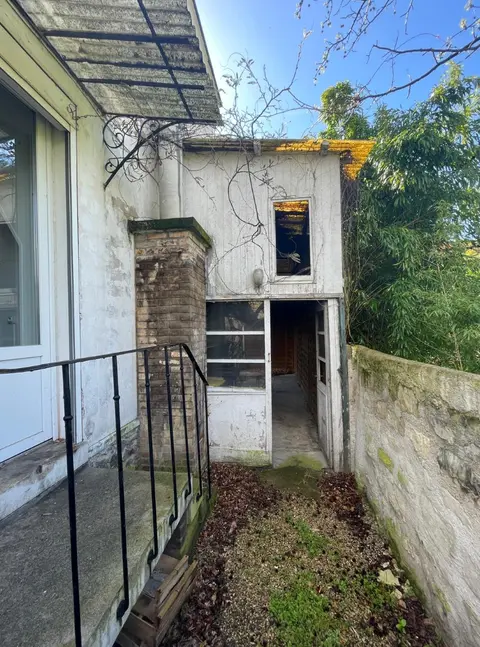

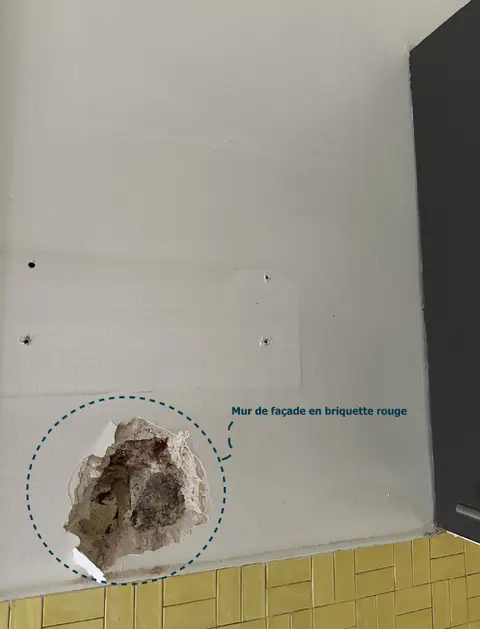

04Situation et état existant

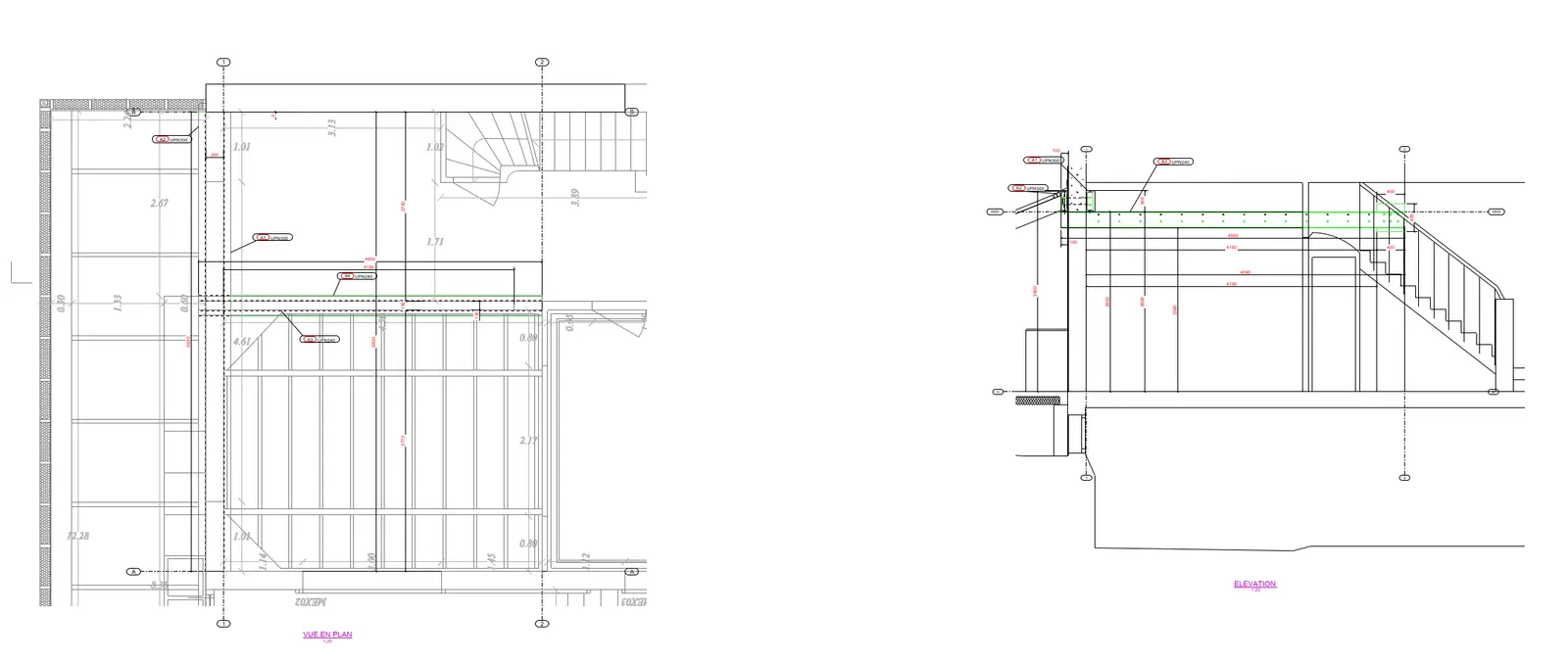

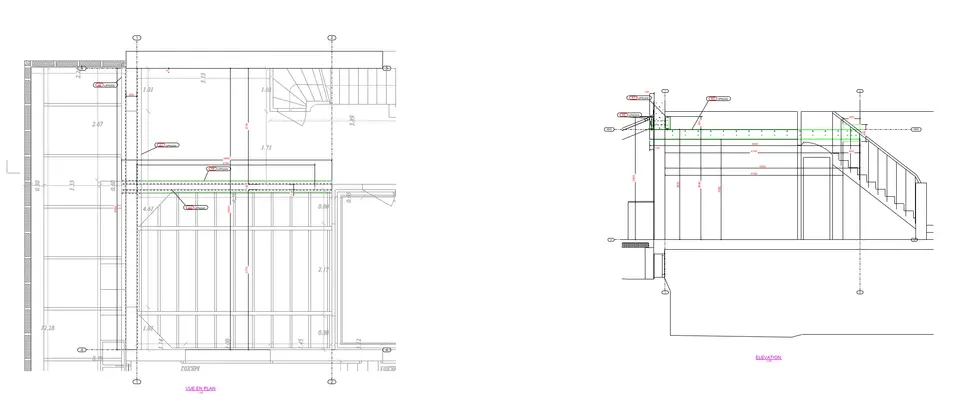

05Plans de fabrication

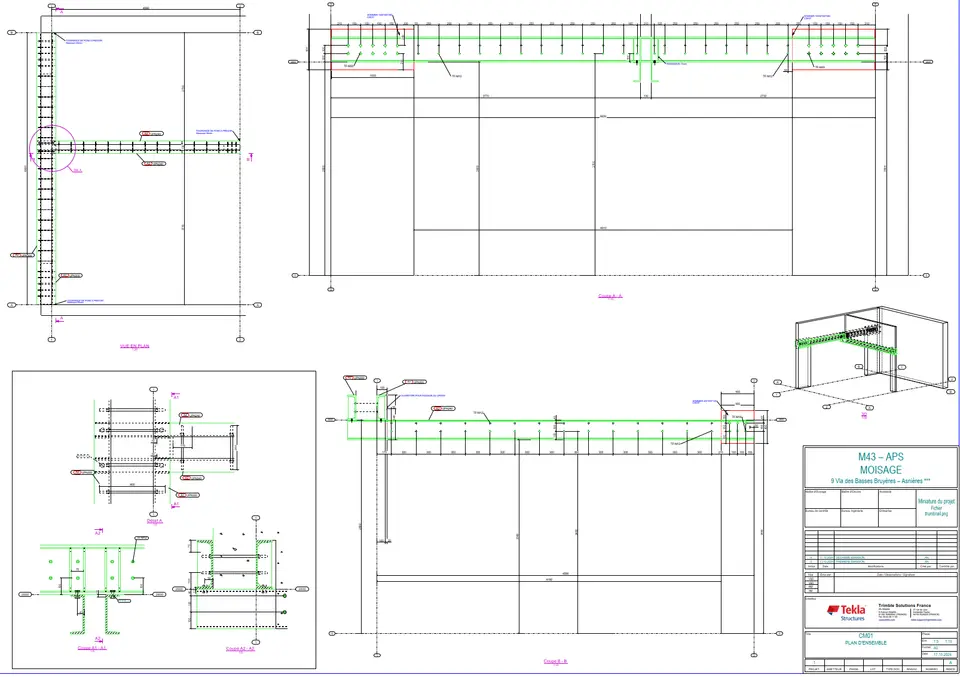

Extrait des plans de fabrication de la charpente métallique du système de moisage.
