Diagnostic structure — capacité portante des planchers existants
Paris 10ᵉ · 2025
01Diagnostic structure — Capacité portante des planchers existants
Client : Vinci Construction France | MOA : SNCF Voyageurs | Paris 10ᵉ | Phase PRO | 2025
02Contexte
Immeuble tertiaire existant rue d'Alsace — rue La Fayette, Paris 10ᵉ, à deux pas de la Gare du Nord. Le projet porte sur la restructuration complète du bâtiment : démolitions partielles, réorganisation des niveaux, reconversion en bureaux.
Avant d'engager les travaux, Vinci Construction m'a mandaté pour diagnostiquer la capacité portante de tous les planchers existants en phase PRO. L'enjeu : connaître précisément ce que la structure peut reprendre niveau par niveau, pour orienter les choix de renforcement et de conception.
03Mission
Diagnostic structure complet des planchers existants sur 6 niveaux : R+2, R+1, RDC, Entresol 2, Entresol 1 et RDQ (sous-sol).
Analyse des sondages destructifs réalisés par une entreprise spécialisée (carnet de sondages 07/04/2025 + documents complémentaires)
Identification de la composition de chaque plancher : type de structure (IPN, béton, bois), épaisseurs, entraxes mesurés sur site
Calcul des caractéristiques géométriques de chaque section (aire S, inertie Ix, module résistant Wx), vérification de la classe de section Eurocode 3
Calcul de la charge admissible Q (kN/m²) pour chaque sondage, avec prise en compte de la portée réelle et de l'entraxe des éléments porteurs
Production des plans de diagnostic par niveau : repérage des sondages, composition identifiée, capacité portante calculée
Zoning des charges admissibles par zone, livré aux équipes projet pour la phase de conception et de renforcement
04Démarche
Pour chaque sondage, à partir des mesures relevées sur site (hauteur du profil, largeur des semelles, épaisseur des ailes, entraxe), j'ai calculé les caractéristiques géométriques de la section, la classe de section Eurocode 3, le moment résistant admissible, puis la charge répartie admissible Q (kN/m²).
Les résultats sont reportés directement sur les plans structure de chaque niveau avec un code couleur : zones passantes telles quelles vs. zones nécessitant un renforcement avant réutilisation. Ce livrable devient l'outil de référence de l'équipe projet pour dimensionner les interventions.
05Extrait de calcul

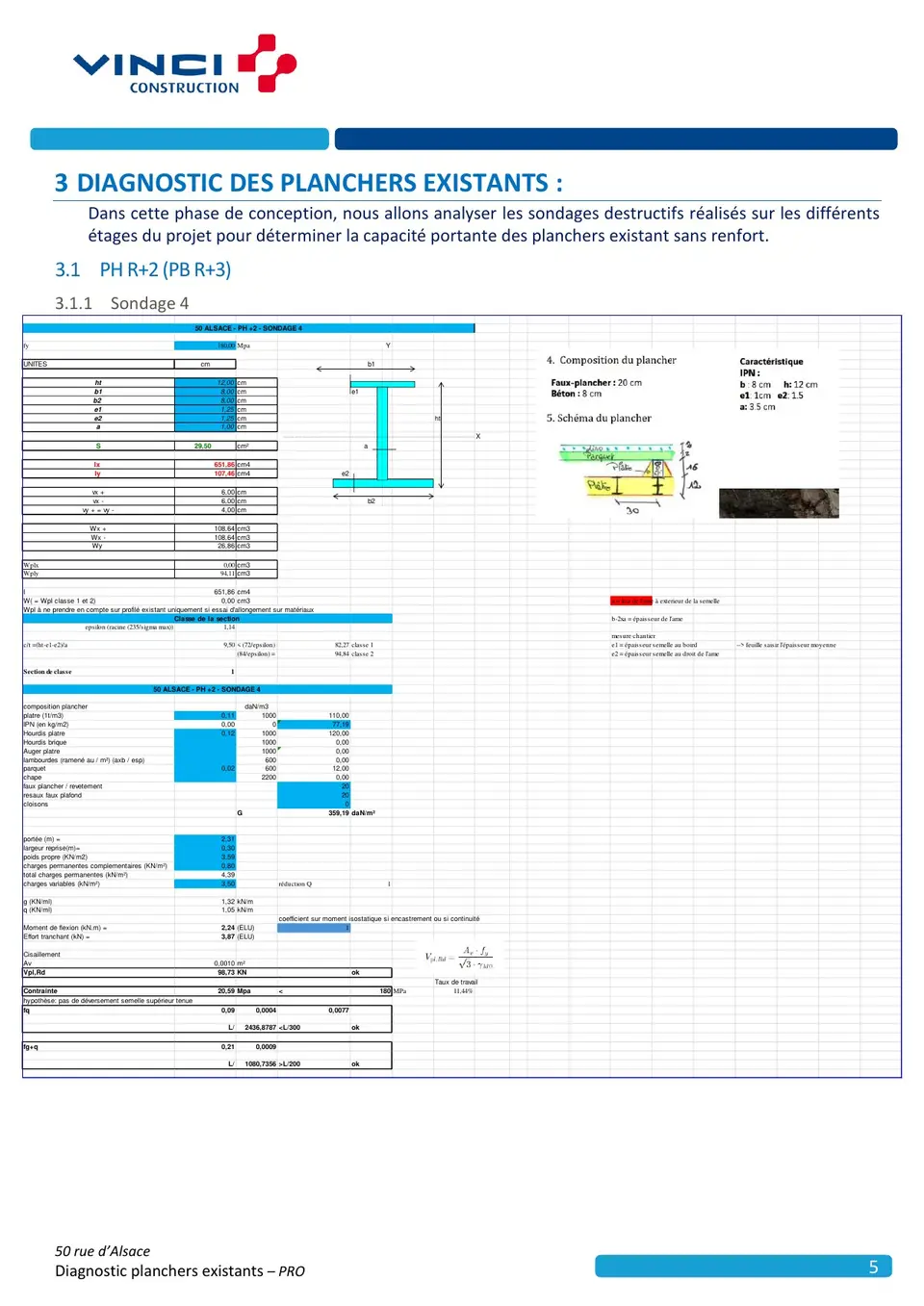

Exemple de fiche de calcul : Sondage 4, PH R+2. Plancher en hourdis métallique — profil IPN, semelles 8 cm, hauteur 12 cm, entraxe 30 cm, portée 2,31 m. Charge permanente totale : 4,39 kN/m². Charge variable : 3,50 kN/m². Taux de travail : 11,4 %. Vérification Eurocode 3 : section classe 1, flèches sous limites L/300 et L/200.
06Plans de diagnostic par niveau

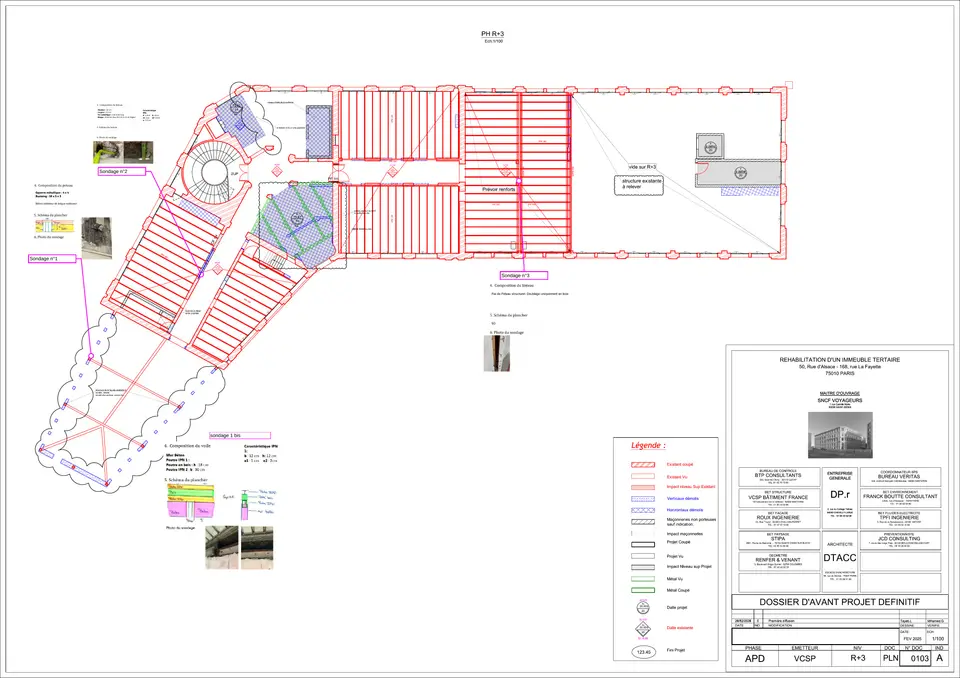

Pour chaque niveau, un plan de diagnostic est produit avec le repérage de tous les sondages, la composition identifiée et la capacité portante calculée. Les zones "Prévoir renforts" identifient les secteurs où la structure existante ne suffit pas à reprendre les charges projet.
07Extraits du rapport de sondages

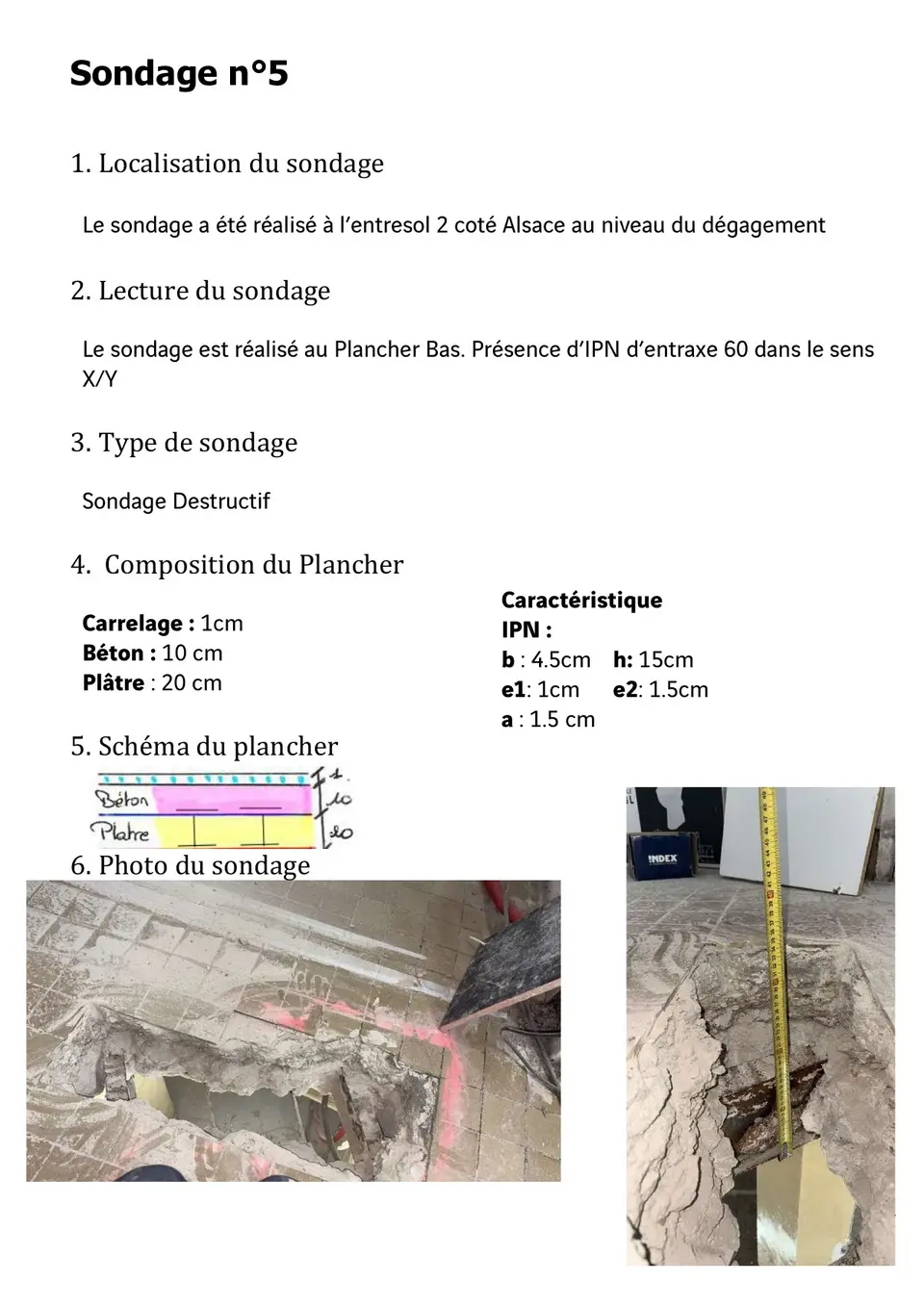

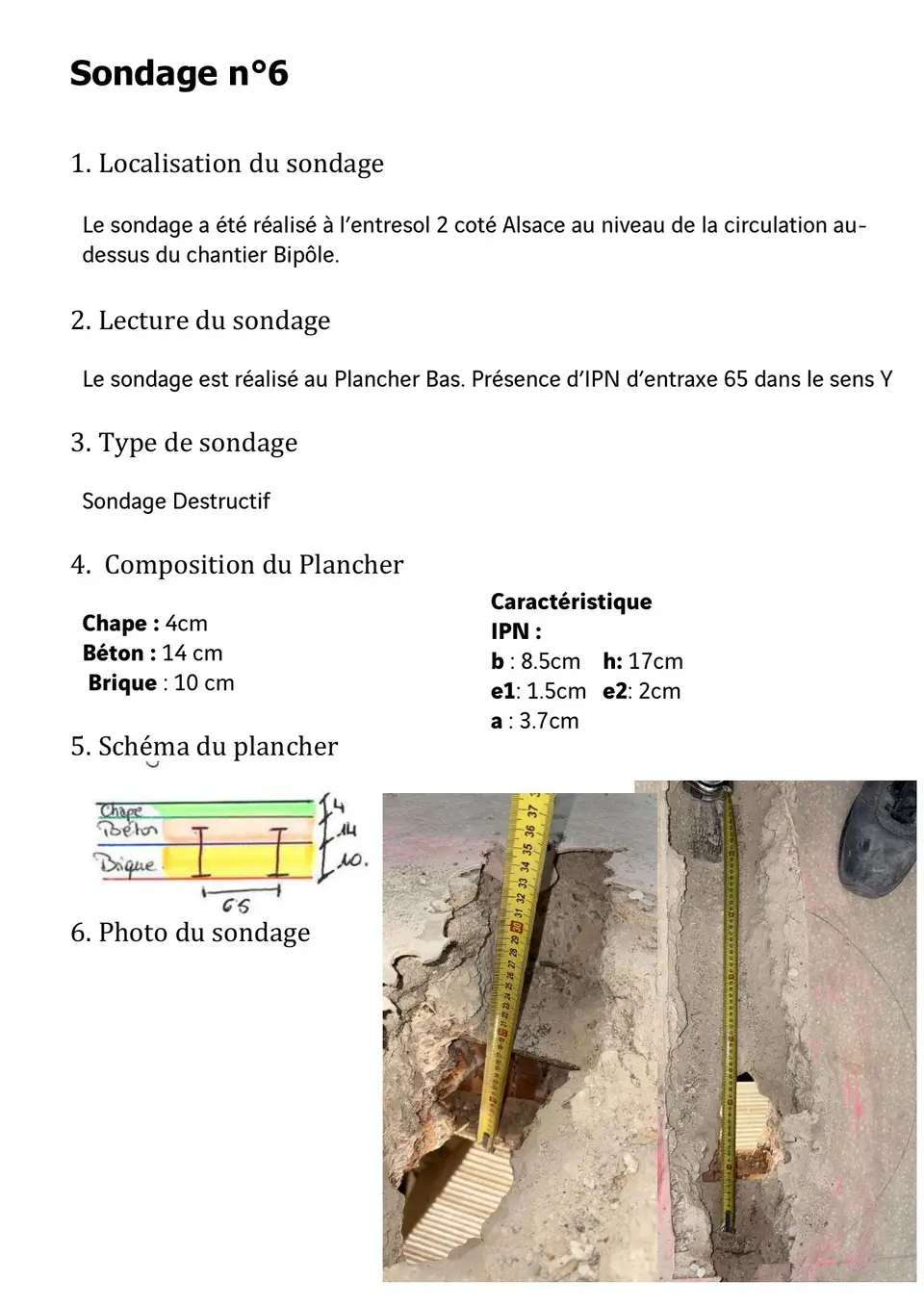

Le carnet de sondages destructifs constitue la base du diagnostic. Chaque fiche indique la localisation précise du sondage, la composition du plancher identifiée (avec photos chantier), le schéma de la section transversale et les caractéristiques dimensionnelles mesurées.
