Immeuble PB10 — Altiplano

Restructuration complète et surélévation

La Défense, Puteaux (92) · 2020 — 2021

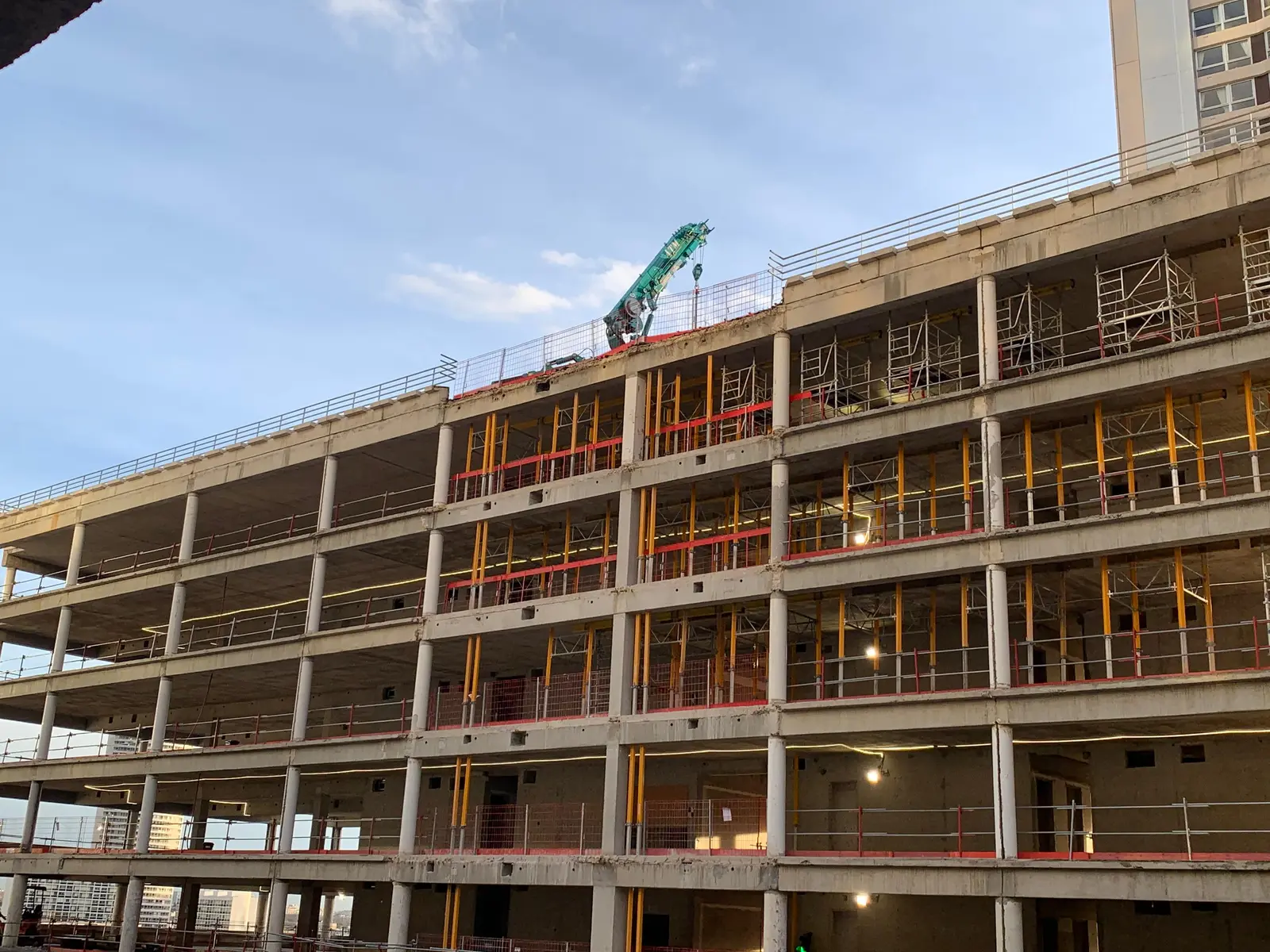

Vue d'ensemble de la façade du bâtiment PB10 pendant les travaux, avec la tour voisine en arrière-plan.

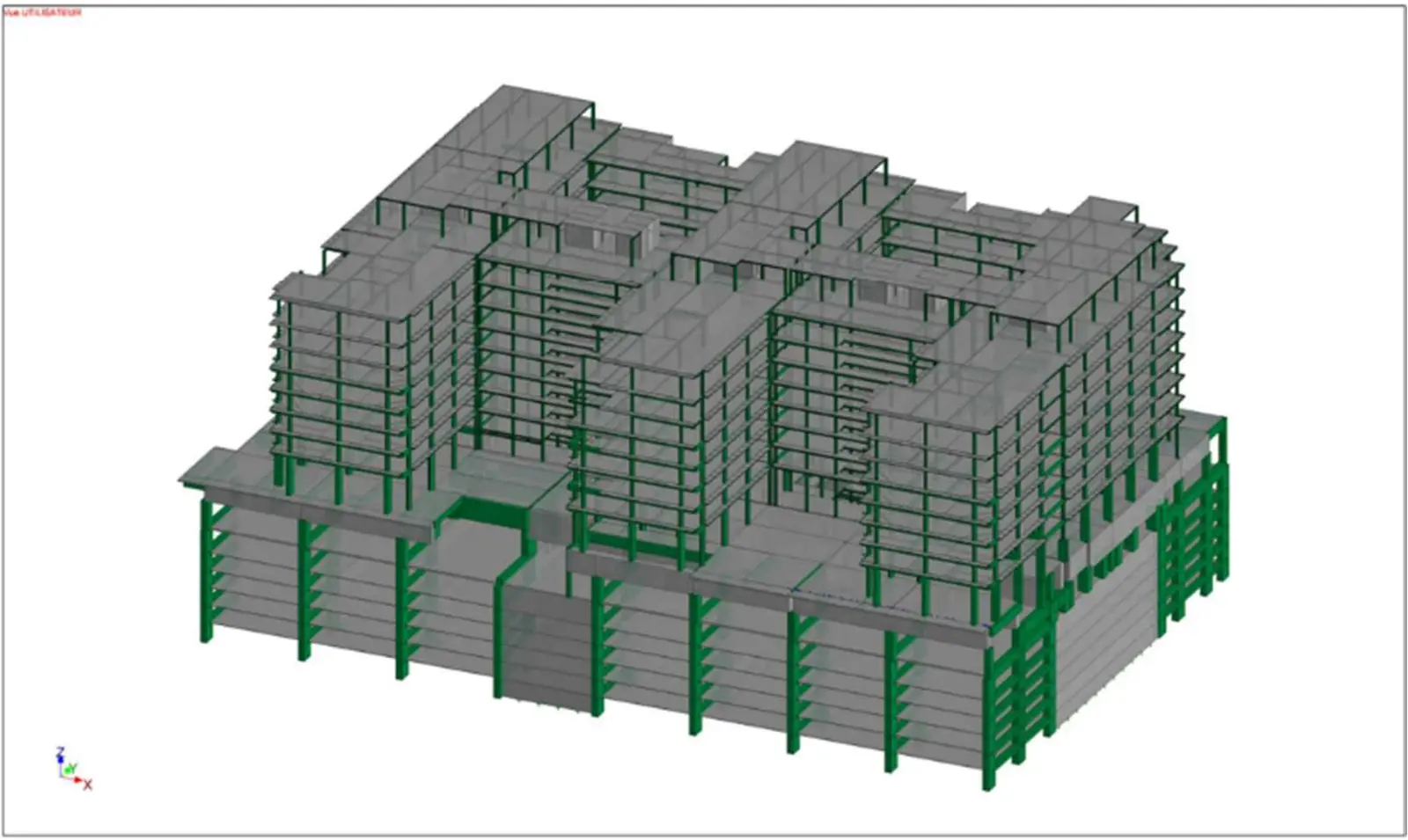

Modèle aux éléments finis du projet PB10 — étage de reprise et structure de surélévation (en vert), niveaux de parking existants en gris.

Le projetLa structure

Vue d'ensemble de la façade du bâtiment PB10 pendant les travaux, avec la tour voisine en arrière-plan.

01Contexte

Le projet consiste en la restructuration complète de l'immeuble PB10 ainsi que la surélévation de deux à huit niveaux selon les ailes du bâtiment. L'ouvrage repose sur un étage de reprise constitué de 200 poutres en portique de 100 cm x 400 cm, d'une portée de 15 mètres chacune. Ces portiques sont eux-mêmes posés sur 6 niveaux de parking existants — une configuration qui fait de l'étage de reprise le point névralgique de tout le projet.

02Mon rôle

Ingénieur structure sur le projet.
Élaboration de l'analyse technique expliquant les désordres pathologiques des poutres existantes (poutres fissurées structurellement) — analyse des notes de calcul et des plans DOE armature de l'existant pour identifier la cause des fissures.
Participation à l'élaboration des principes et méthodes de renforcement des poutres.
Réalisation des feuilles de calcul permettant de déterminer le moisage des poutres existantes et d'optimiser en réutilisant l'acier déjà en place quand celui-ci n'était pas plastifié.
Réalisation du modèle de calcul en phase projet.
Réalisation des plans d'armatures de renforts des poutres et des poteaux des portiques de l'étage de reprise.
Calcul et modification du système de contreventement des structures de l'étage de reprise — élaboration des minutes de coffrage et d'armature des éléments participant au contreventement.
Calcul du retrait dans l'étage de reprise, avec armatures complémentaires des poutres en acier pour en tenir compte.

03Le diagnostic : comprendre des fissures structurelles

Le point de départ du projet a été l'analyse des désordres pathologiques constatés sur les poutres existantes de l'étage de reprise. Plutôt que de partir d'une hypothèse, le travail a consisté à remonter aux notes de calcul et plans d'exécution (DOE) d'origine pour comprendre précisément la cause des fissures — une étape indispensable avant de pouvoir concevoir un renforcement pertinent et économe.

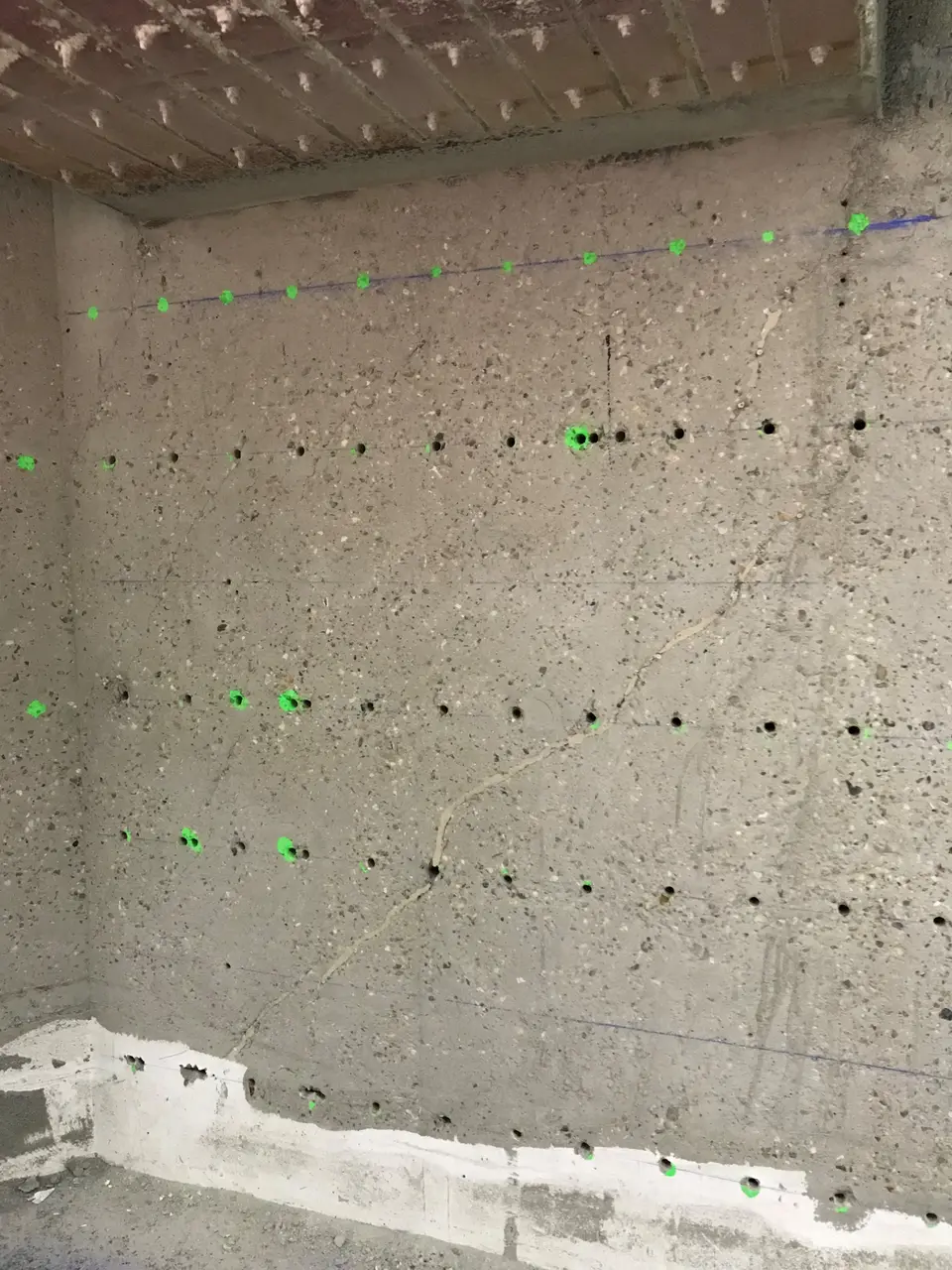

Repérage et numérotation des points de sondage sur voile existant, en vue du diagnostic structurel.

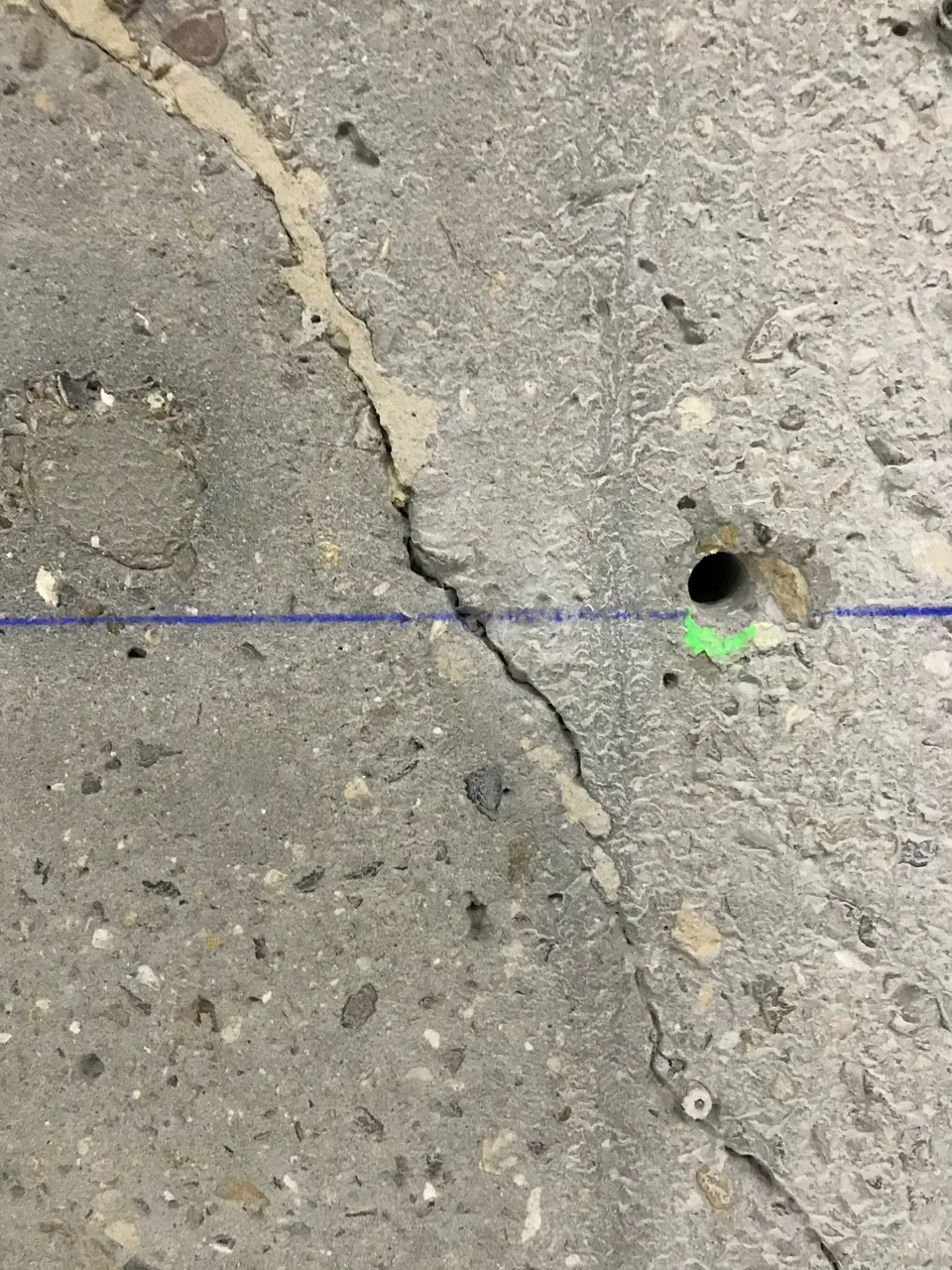

Détail d'une fissure traversante au droit d'un sondage — élément de diagnostic pathologique.

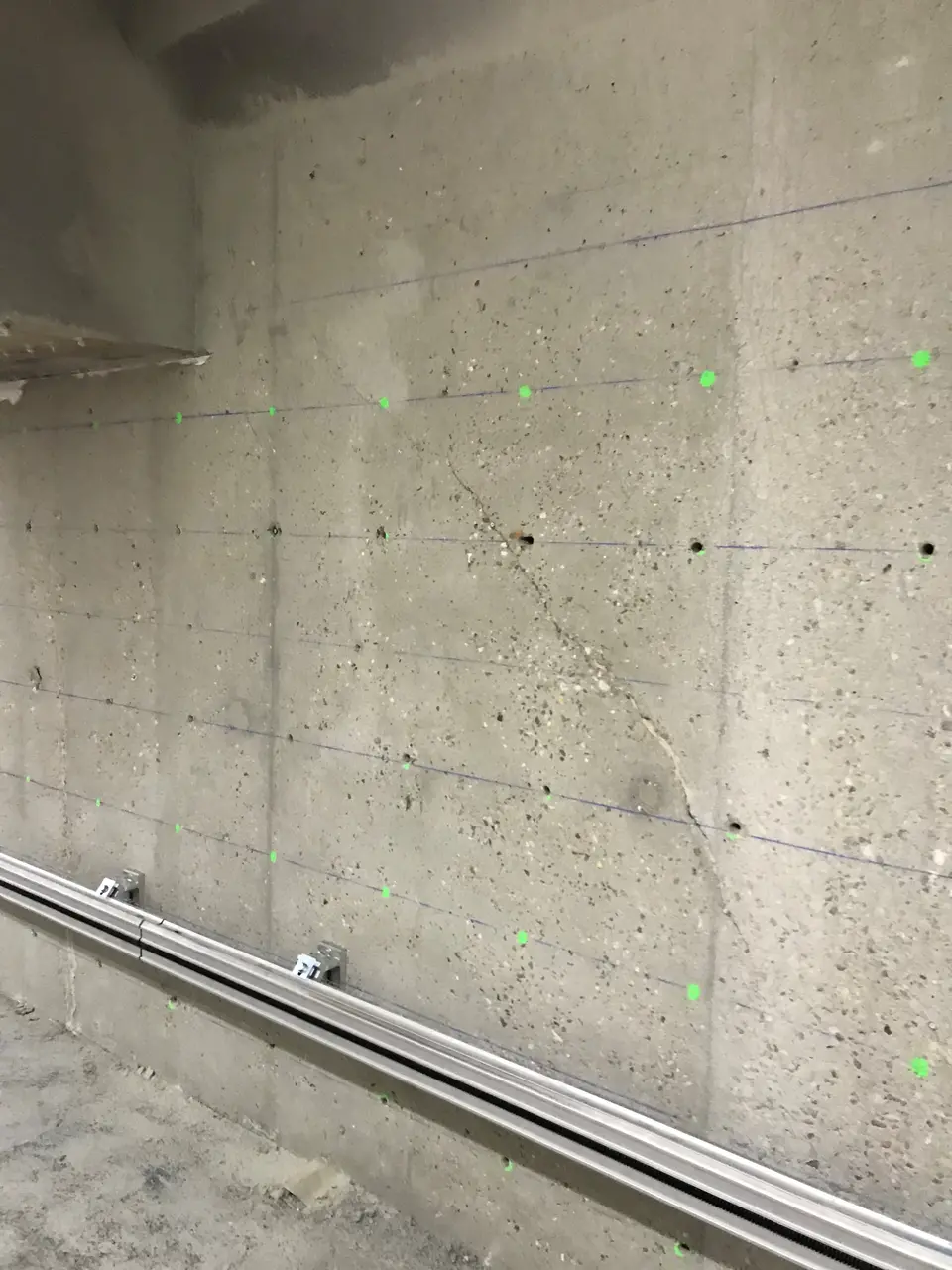

Repérage de sondages complémentaires sur voile, avec quadrillage de référence topographique.

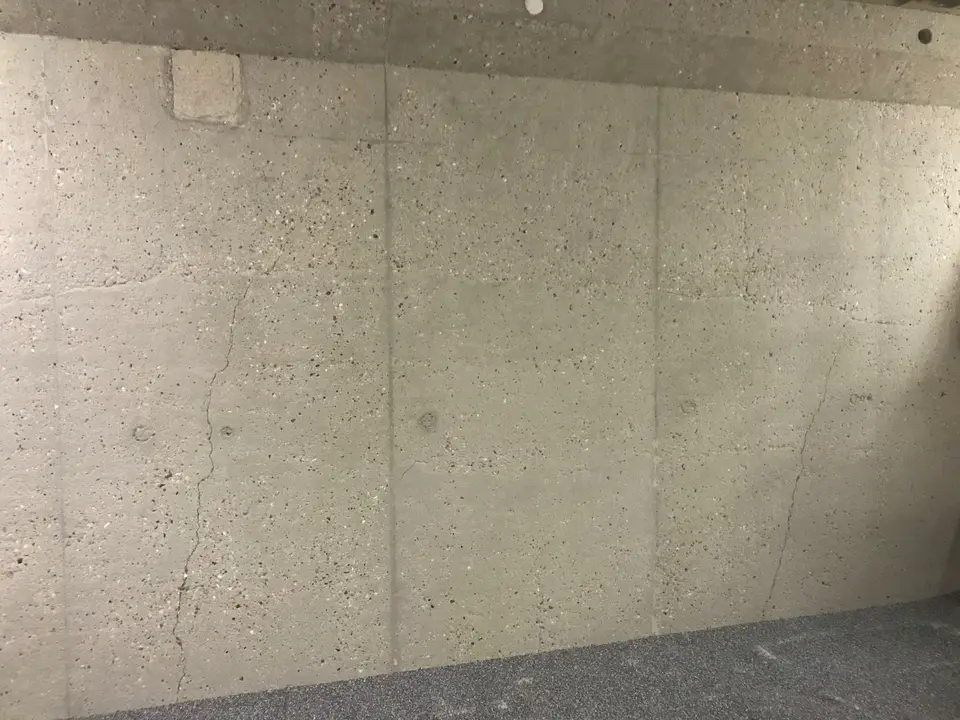

État général du voile existant après campagne de sondages.

04Suivi instrumenté des fissures

Pour fiabiliser le diagnostic, le suivi de l'évolution des fissures s'est appuyé sur des dispositifs de mesure instrumentés (jauges sur rail), permettant de quantifier précisément l'ouverture des fissures dans le temps — donnée essentielle pour distinguer une fissure stabilisée d'un désordre structurel actif.

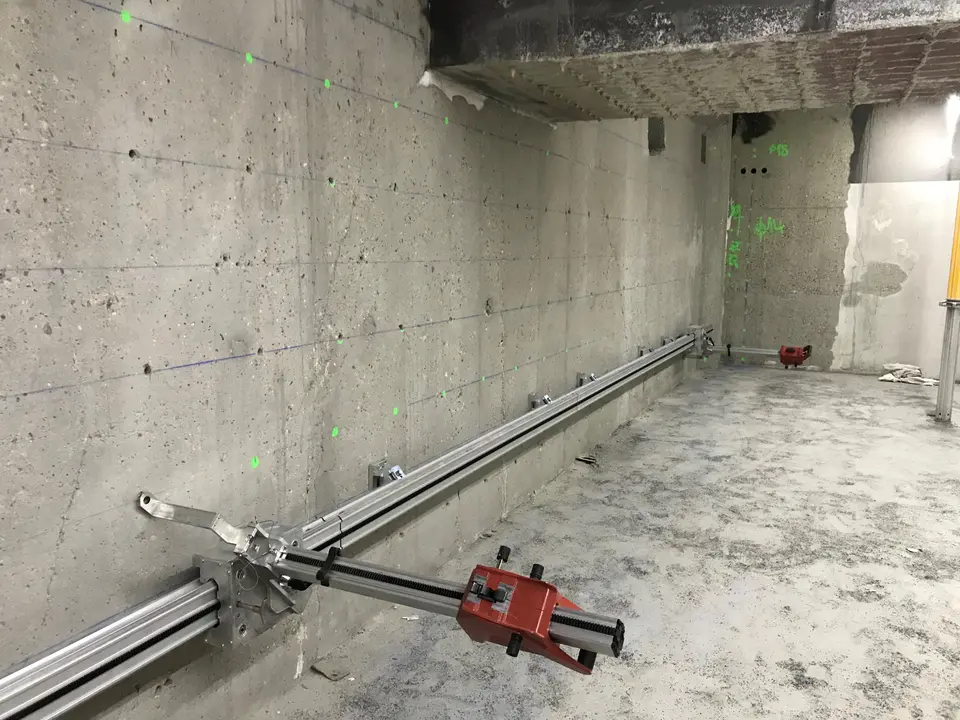

Dispositif de mesure d'ouverture de fissure installé sur voile, avec rail de référence.

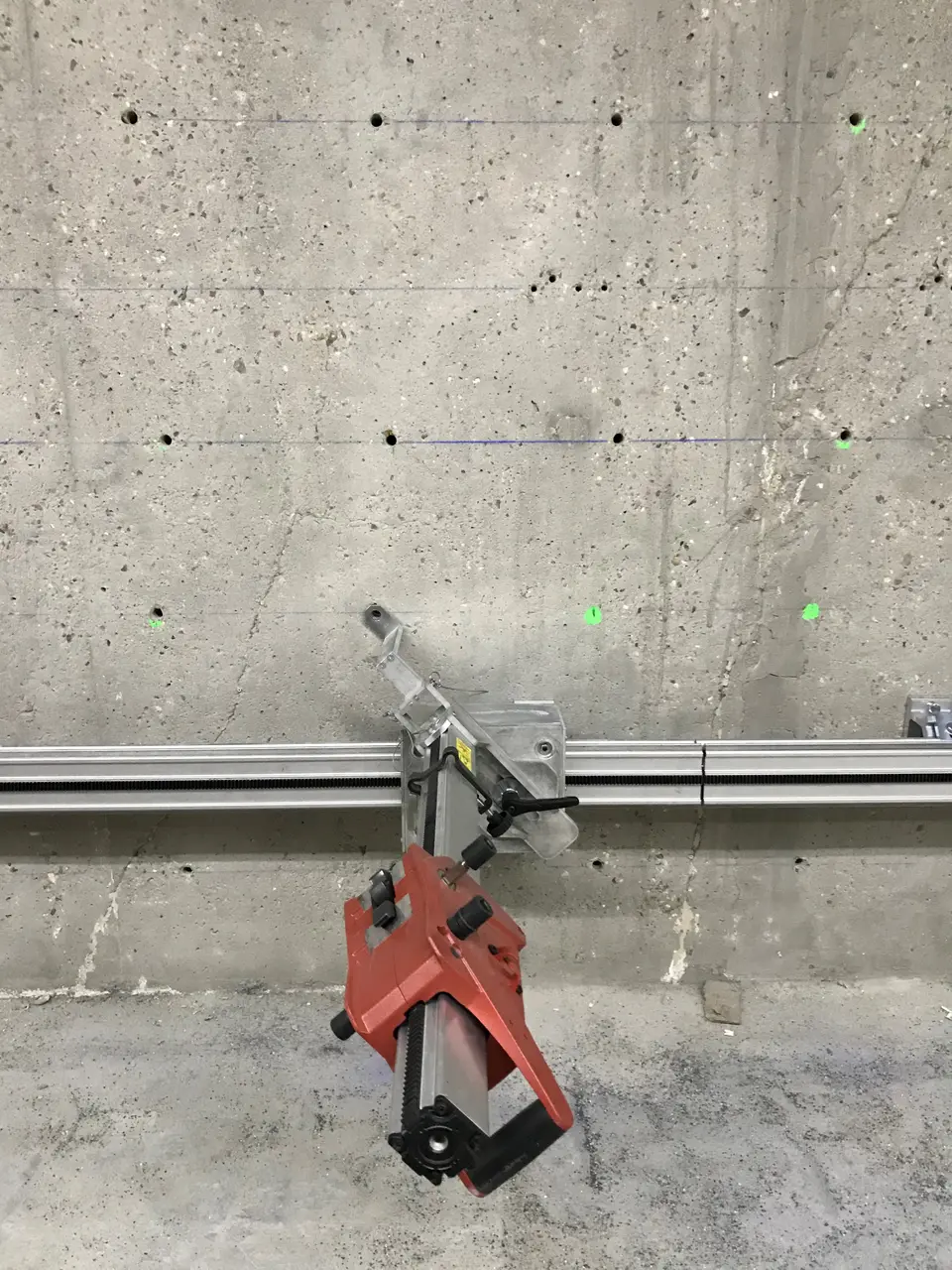

Vue rapprochée du dispositif Rails pour scellements répétitives

05Renforts de poteaux à l'étage de reprise

Le renforcement des poteaux des portiques de l'étage de reprise a fait l'objet d'un repérage systématique, poteau par poteau, pour assurer la traçabilité des interventions entre la phase diagnostic et la phase exécution.

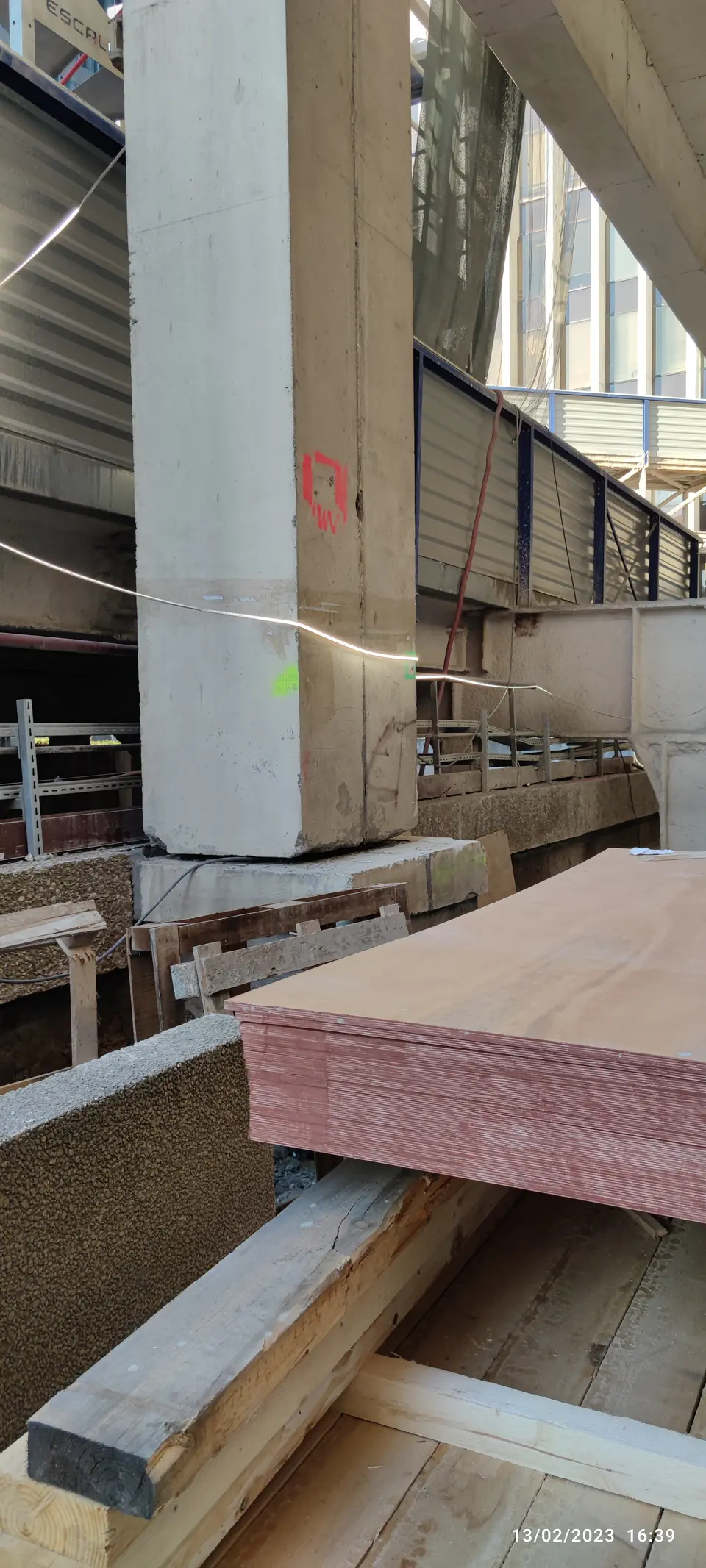

Repère d'identification sur poteau d'angle, en phase de reprise — février 2023.

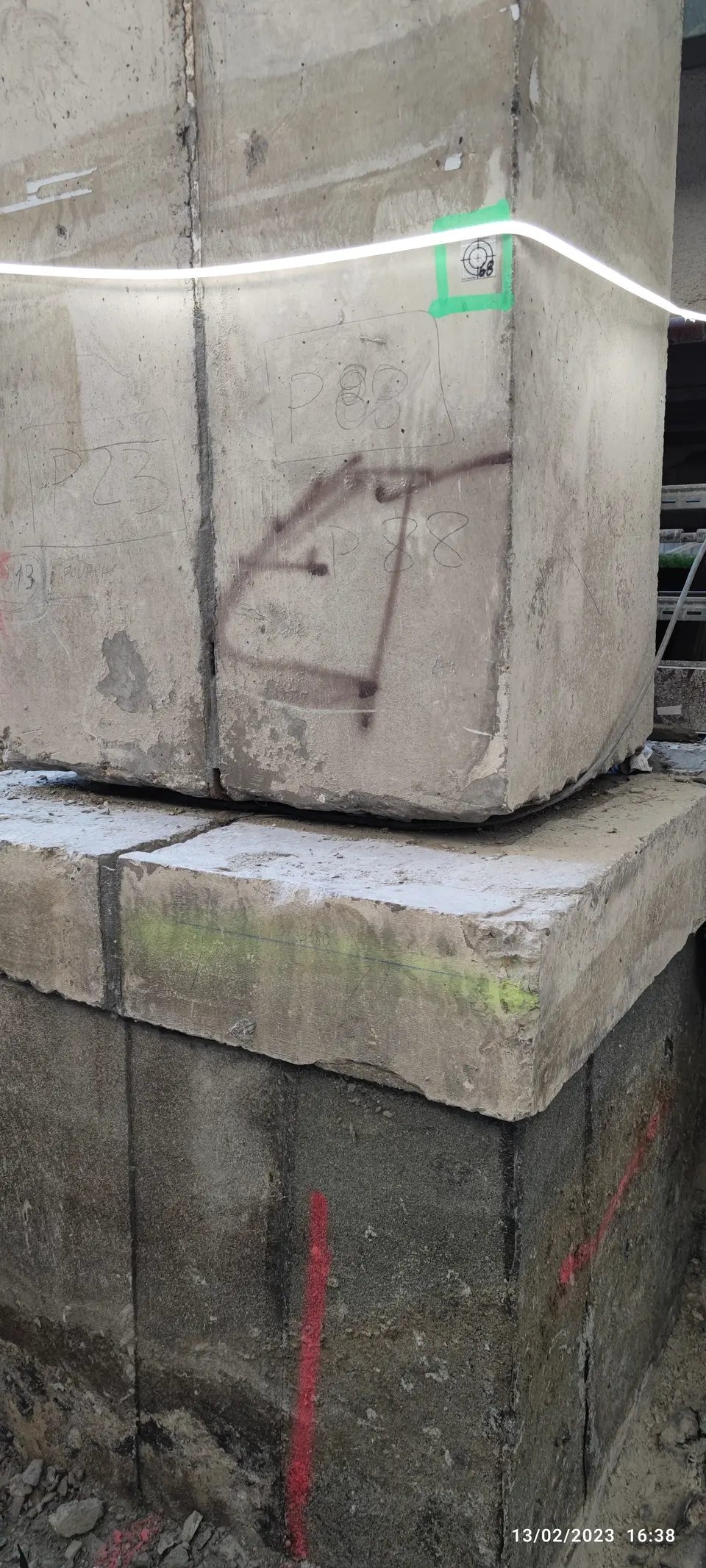

Marquage de repérage des poteaux (P23, P88) pour le suivi des opérations de renfort.

06Contreventement en phase provisoire

Le calcul et la modification du système de contreventement de l'étage de reprise ont nécessité la mise en place de palées métalliques provisoires, visibles sur plusieurs niveaux du bâtiment pendant la phase de restructuration.

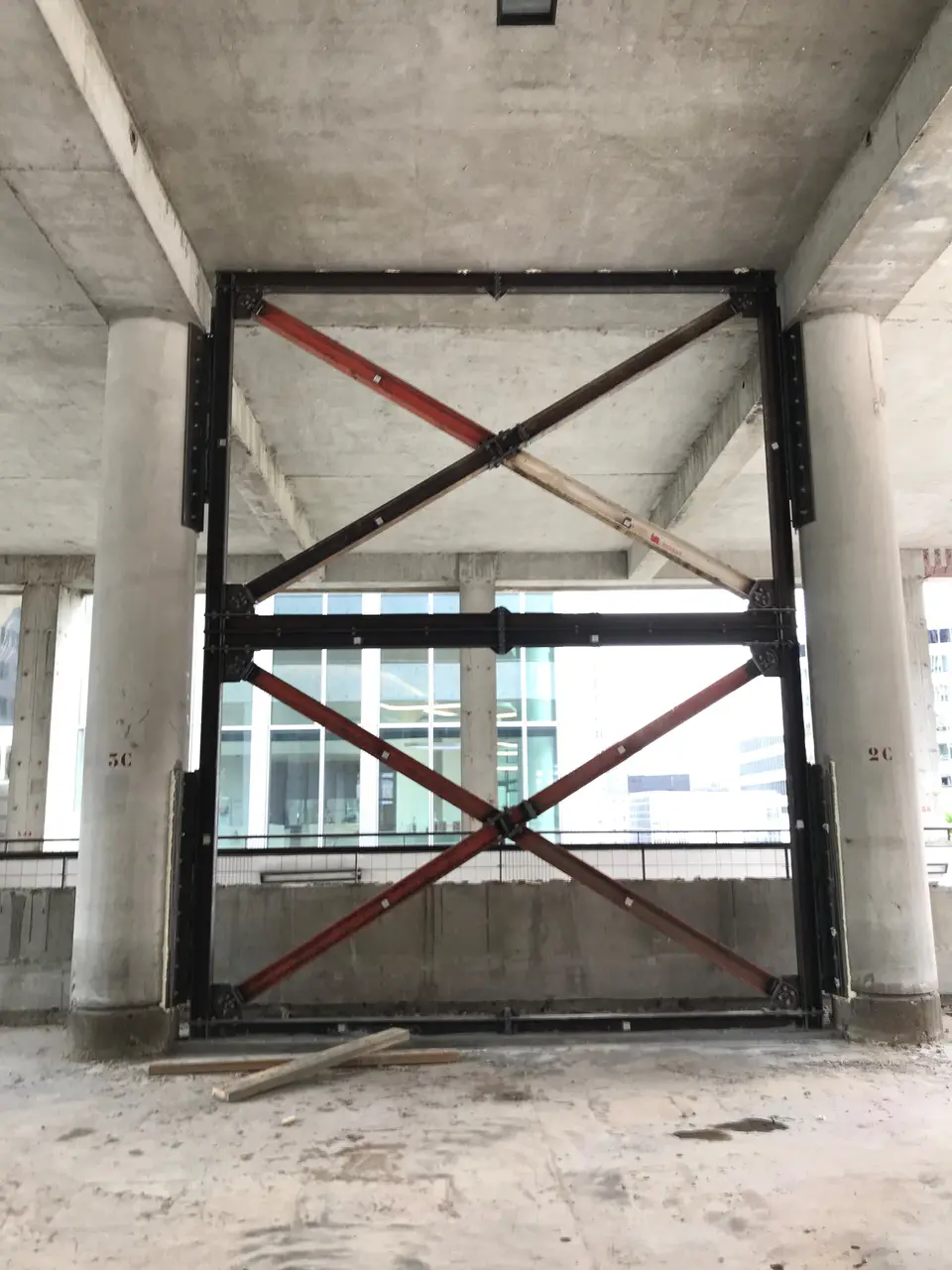

Palée de contreventement métallique provisoire en croix de Saint-André, entre deux poteaux existants repérés 5C et 2C.

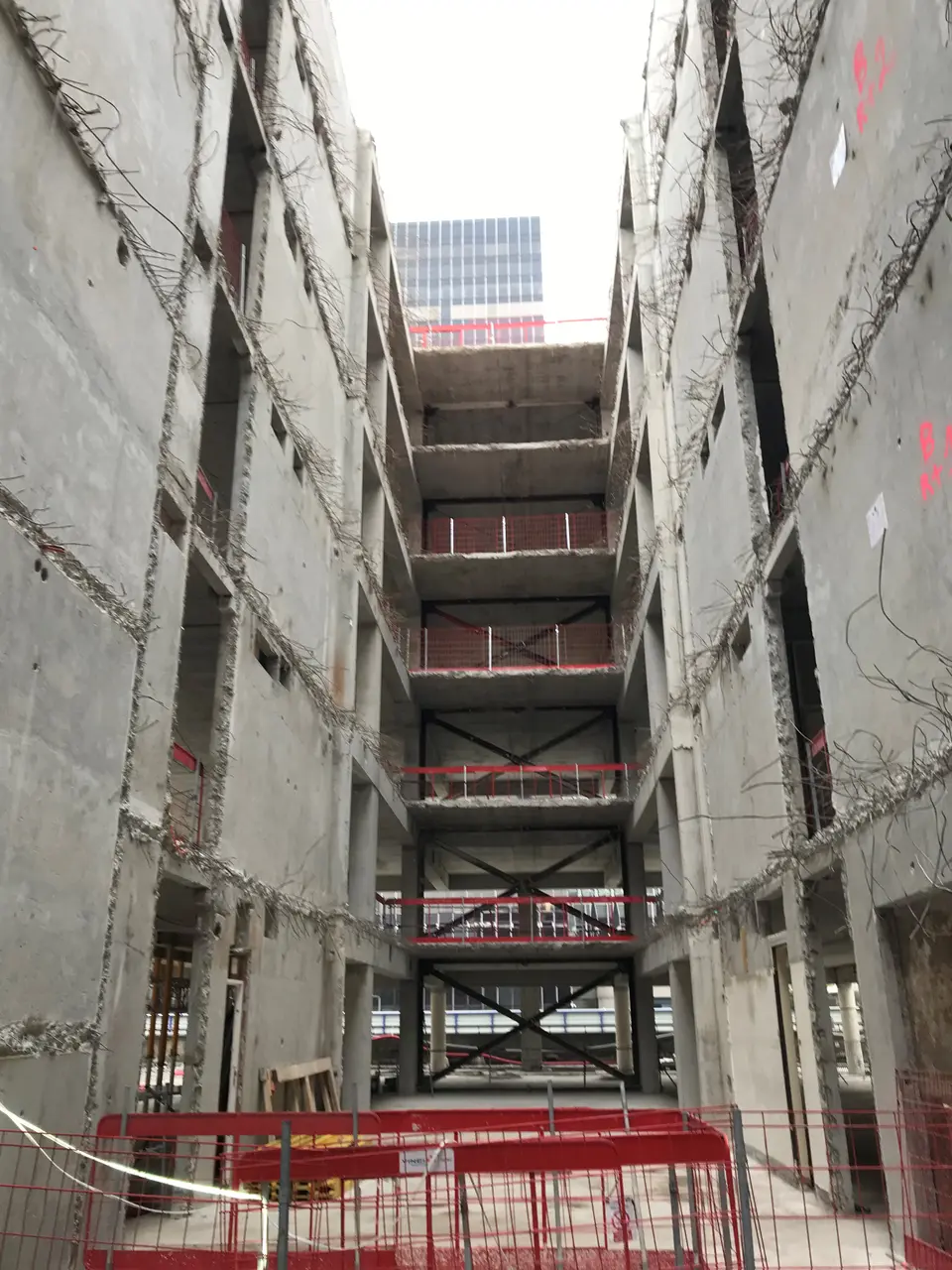

Vue d'ensemble depuis le bas du bâtiment — système de contreventement provisoire visible sur plusieurs niveaux successifs.

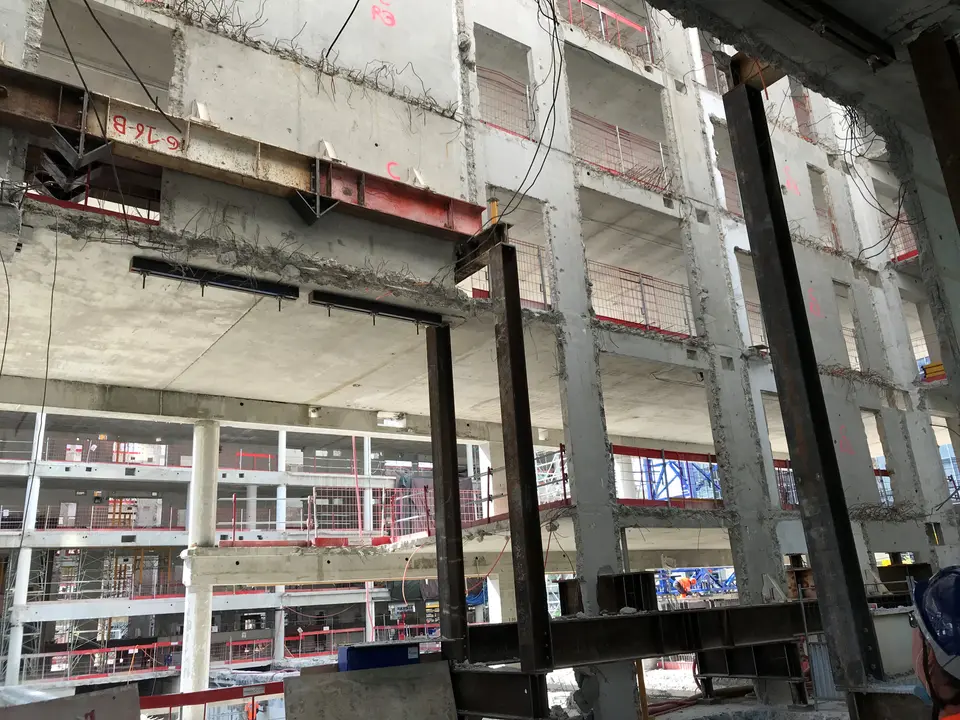

Étage de reprise — poutres de renfort métalliques repérées (G16-B) au droit des poteaux existants.

07Démolition et restructuration

Les travaux de restructuration ont nécessité d'importantes phases de démolition partielle, réalisées par étage tout en maintenant la stabilité de l'ensemble grâce aux dispositifs de reprise et de contreventement mis en place.

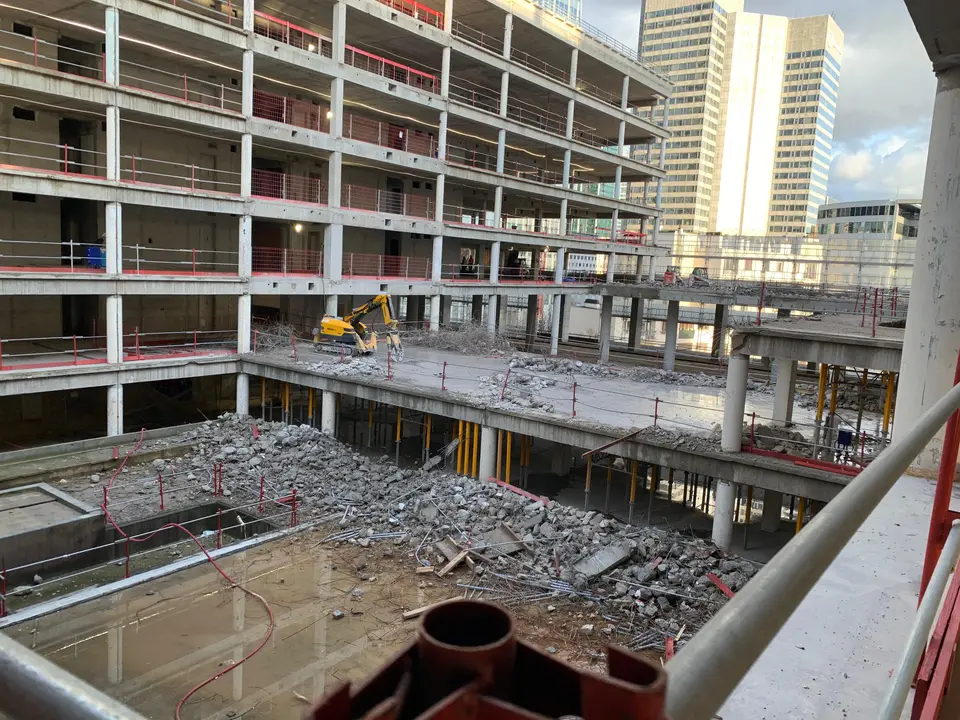

Travaux de démolition partielle en cours, avec maintien des éléments porteurs étayés.

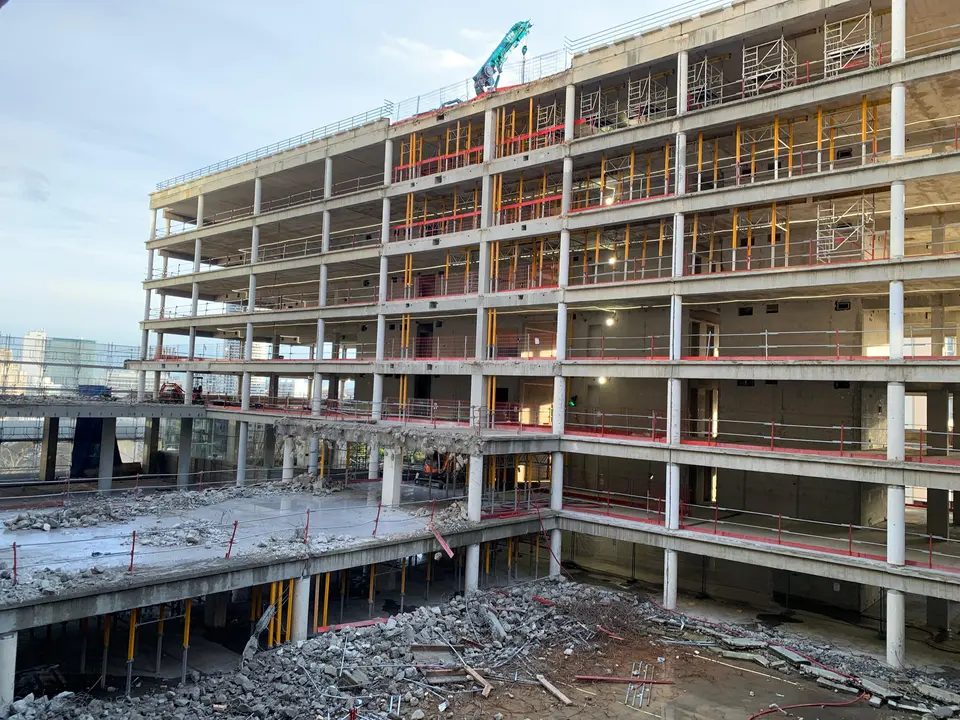

Façade du bâtiment en restructuration — étaiements provisoires (jaune) aux niveaux supérieurs.

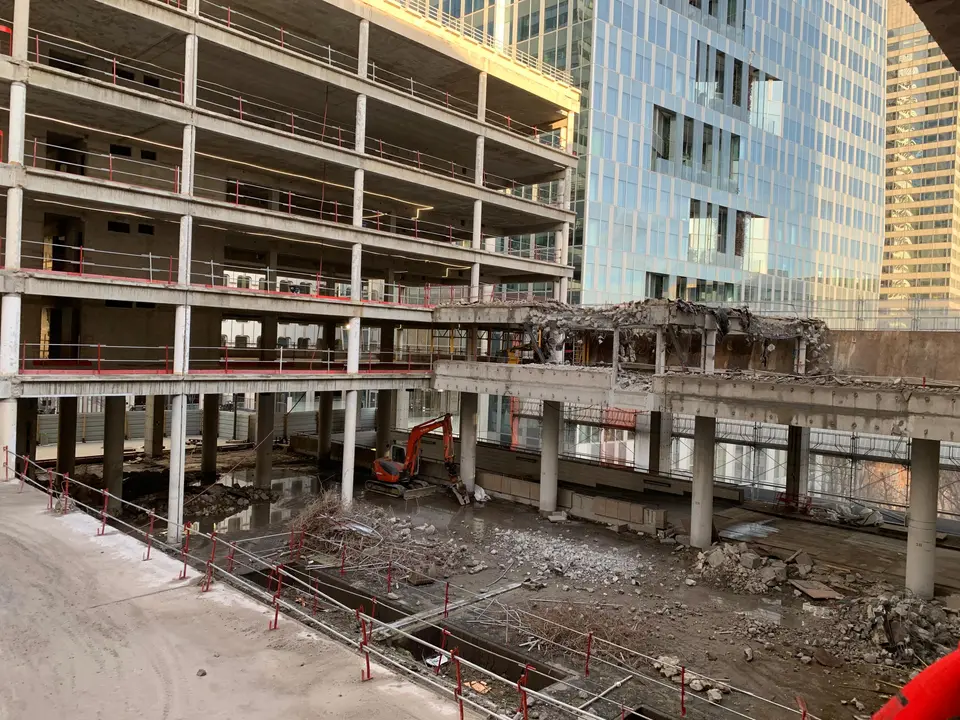

Démolition partielle de la dalle de façade, dans le quartier de La Défense.

08Le modèle de calcul

Le modèle aux éléments finis a permis de représenter l'ensemble du bâtiment en intégrant l'étage de reprise (en vert sur le modèle), les niveaux de parking existants conservés, et les volumes de surélévation projetés sur les différentes ailes.
