Mur de soutènement — Flers

01Contexte

Création d'un mur de soutènement dans une dent creuse, coincé entre deux murs mitoyens anciens en maçonnerie de pierre. La géométrie est ce qui rend ce petit ouvrage intéressant : l'ouvrage vient s'insérer entre les existants et s'ancrer dessus, avec un radier, des bêches et des semelles en tête de talus qui composent avec les emprises disponibles.

Les scellements dans la pierre font l'objet de prescriptions spécifiques : ancrage en pierre dure et non dans les joints, résine chimique sans force d'expansion pour ne pas fendre les pierres anciennes. Et en l'absence d'étude géotechnique, le mur est justifié sous deux hypothèses de raideur de sol encadrant les cas extrêmes — le comportement reste stable dans les deux cas.

02Mission — Études d'exécution

Mission EXE complète pour permettre à l'entreprise de couler l'ouvrage :

• Note de calcul complète du mur de soutènement, avec double hypothèse de raideur de sol en l'absence de données géotechniques.
• Plans de coffrage de l'ouvrage et de ses interfaces avec les murs mitoyens existants.
• Plans d'armatures (radier, voiles, bêches, semelles) prêts pour l'exécution.
• Prescriptions de scellements adaptées à la maçonnerie de pierre ancienne.

03Situation et état existant

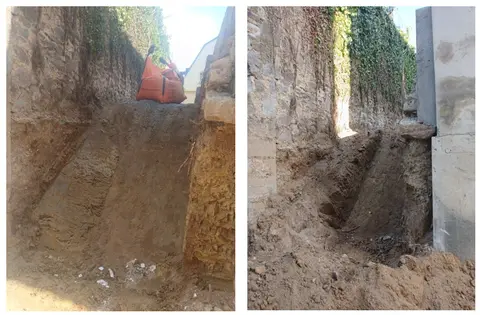

Le site : une emprise étroite entre deux murs mitoyens en pierre.

04Plans d'exécution

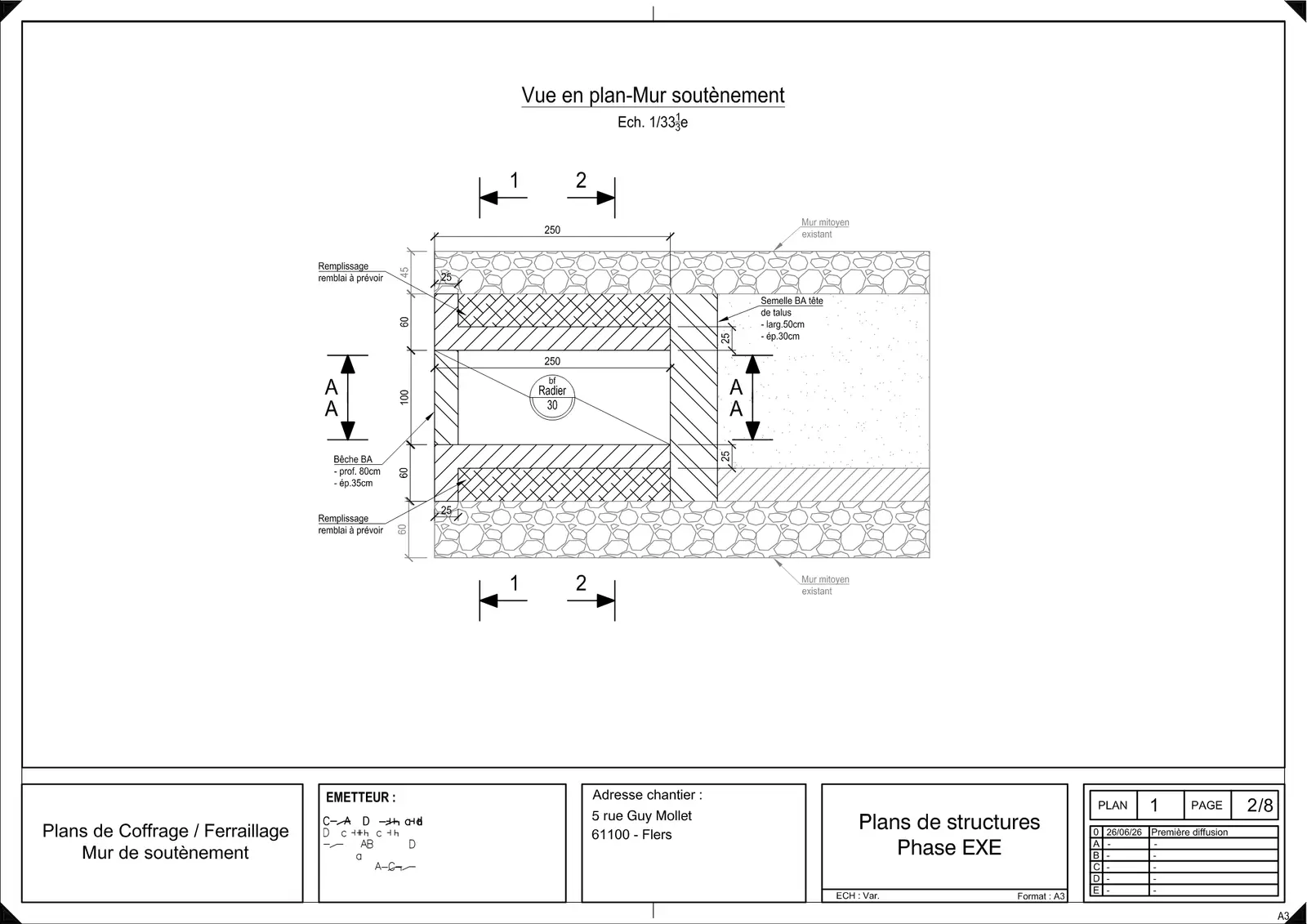

Extrait des plans de coffrage et ferraillage diffusés en phase EXE.
