La Maison LVMH

Restructuration lourde — tour maintenue en suspension par vérinage

Paris 16ᵉ · 2022 — 2025

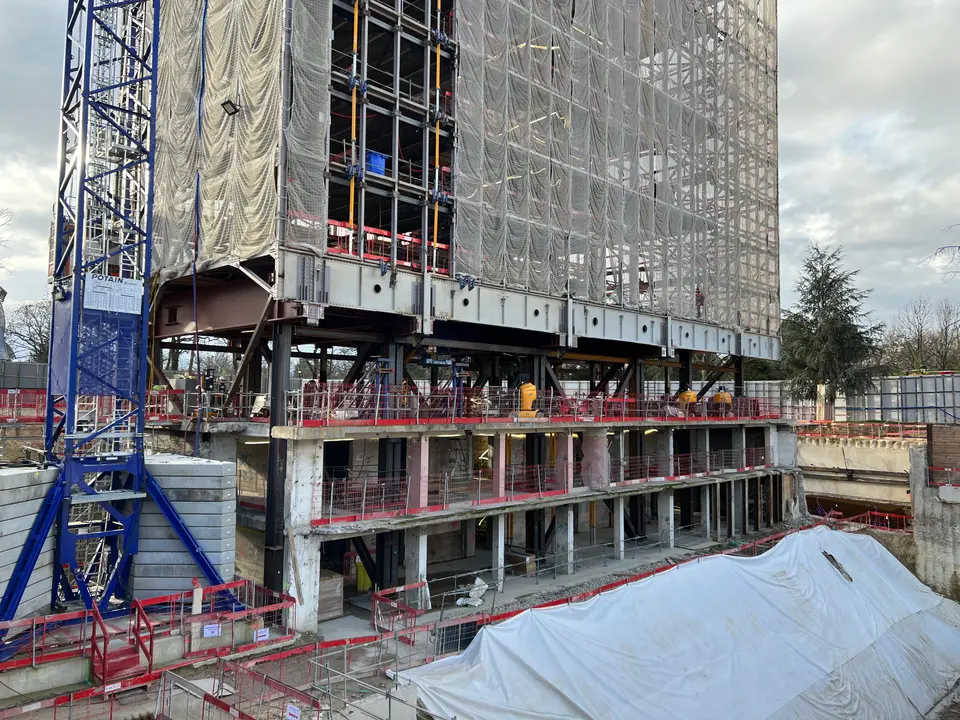

Vue d'ensemble : le bâtiment existant repose sur son dispositif de vérinage, suspendu au-dessus du chantier d'infrastructure en cours de reconstruction.
Détail du système de transfert de charge — poutres, contreventements et répartition sur les points d'appui provisoires modélisés un à un.
Le projetLa structure
Vue d'ensemble : le bâtiment existant repose sur son dispositif de vérinage, suspendu au-dessus du chantier d'infrastructure en cours de reconstruction.

01Contexte

Le projet consiste en la restructuration complète d'une tour existante de 10 étages, qui reposait initialement sur 2 niveaux d'infrastructure. Ces niveaux sont entièrement démolis et reconstruits, en profondeur et en surface, pour répondre aux nouveaux usages du bâtiment pour LVMH. Une partie de la structure d'origine — un bâtiment en chaufferie métallique — devait impérativement être conservée pendant toute l'opération, alors que tout ce qui se trouvait en dessous était démoli puis reconstruit.

Le sous-sol reconstruit intègre un important travail de cuvelage, du fait de la proximité de la nappe phréatique.

02Mon rôle

  • Responsable chargé d'affaire pour les parties charpente, béton et fondations — gestion des équipes internes Vinci et des sous-traitants.
  • Coordination avec l'ensemble des intervenants : maîtrise d'œuvre, CET-CEA, méthodes, topographie, Freyssinet, bureaux de contrôle, bureau géotechnique.
  • Réalisation des modèles de calcul de la tour, en phase projet comme en phases provisoires.
  • Pilotage et calcul des deux grandes opérations de vérinage de la tour : simulation des opérations, analyse du phasage, étaiement provisoire.
  • Réalisation de l'avant-projet de restructuration de la tour en 2022.

03Le défi technique : maintenir la tour en suspension

Le phasage devait permettre de conserver la structure métallique et la tour existantes pendant la démolition complète de l'infrastructure en dessous. La difficulté centrale a été de simuler correctement, par calcul aux éléments finis, le comportement réel d'un bâtiment existant reposant sur des poutres continues — afin d'obtenir les bonnes hypothèses de charge, la bonne distribution des efforts et les bons déplacements attendus.

L'opération de vérinage s'est déroulée en deux temps : la mise du bâtiment sur appuis provisoires, puis le transfert sur appuis définitifs. Sur une structure continue, la redistribution des efforts à chaque étape représente un enjeu de calcul et de pilotage important.

Le moment le plus marquant du projet a été de constater, pendant l'opération réelle, que les résultats mesurés collaient avec ceux du modèle numérique — la validation concrète d'un travail de modélisation fin.

04Un imprévu géré sans décaler le planning

En cours de conception, le client a souhaité modifier l'usage d'une partie du bâtiment, entraînant un changement d'architecture sur cette zone. Pour ne pas immobiliser le chantier en attendant la nouvelle conception, des mesures conservatoires ont été prises afin de pouvoir couler le radier général dans les délais prévus. L'ensemble des éléments nécessaires a été ressorti en temps record pour garantir la conformité au planning chantier malgré ce changement de programme en cours de route.

05Le modèle de calcul

La fiabilité de l'opération de vérinage reposait entièrement sur la qualité du modèle aux éléments finis : modélisation de la tour existante dans son ensemble, puis isolement et modélisation fine du dispositif de reprise — poutres de transfert, poteaux provisoires et vérins — pour calculer la distribution exacte des charges sur chaque point d'appui.

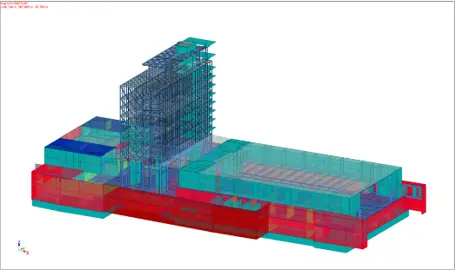

Modèle aux éléments finis de l'ensemble du projet — tour existante (en bleu) et infrastructure neuve (rouge/cyan) en phase de calcul.
Modèle aux éléments finis de l'ensemble du projet — tour existante (en bleu) et infrastructure neuve (rouge/cyan) en phase de calcul.

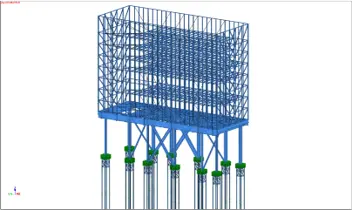

Modèle du dispositif de vérinage : structure métallique reposant sur poutres de transfert et vérins (en vert), repris par les poteaux provisoires.
Modèle du dispositif de vérinage : structure métallique reposant sur poutres de transfert et vérins (en vert), repris par les poteaux provisoires.

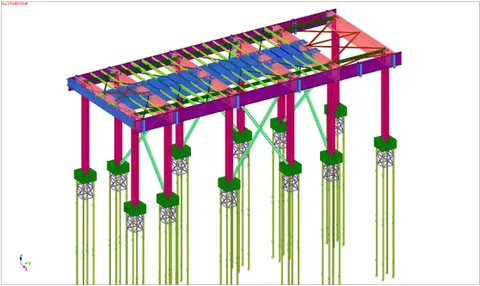

Détail du système de transfert de charge — poutres, contreventements et répartition sur les points d'appui provisoires modélisés un à un.
Détail du système de transfert de charge — poutres, contreventements et répartition sur les points d'appui provisoires modélisés un à un.

06En images — le chantier

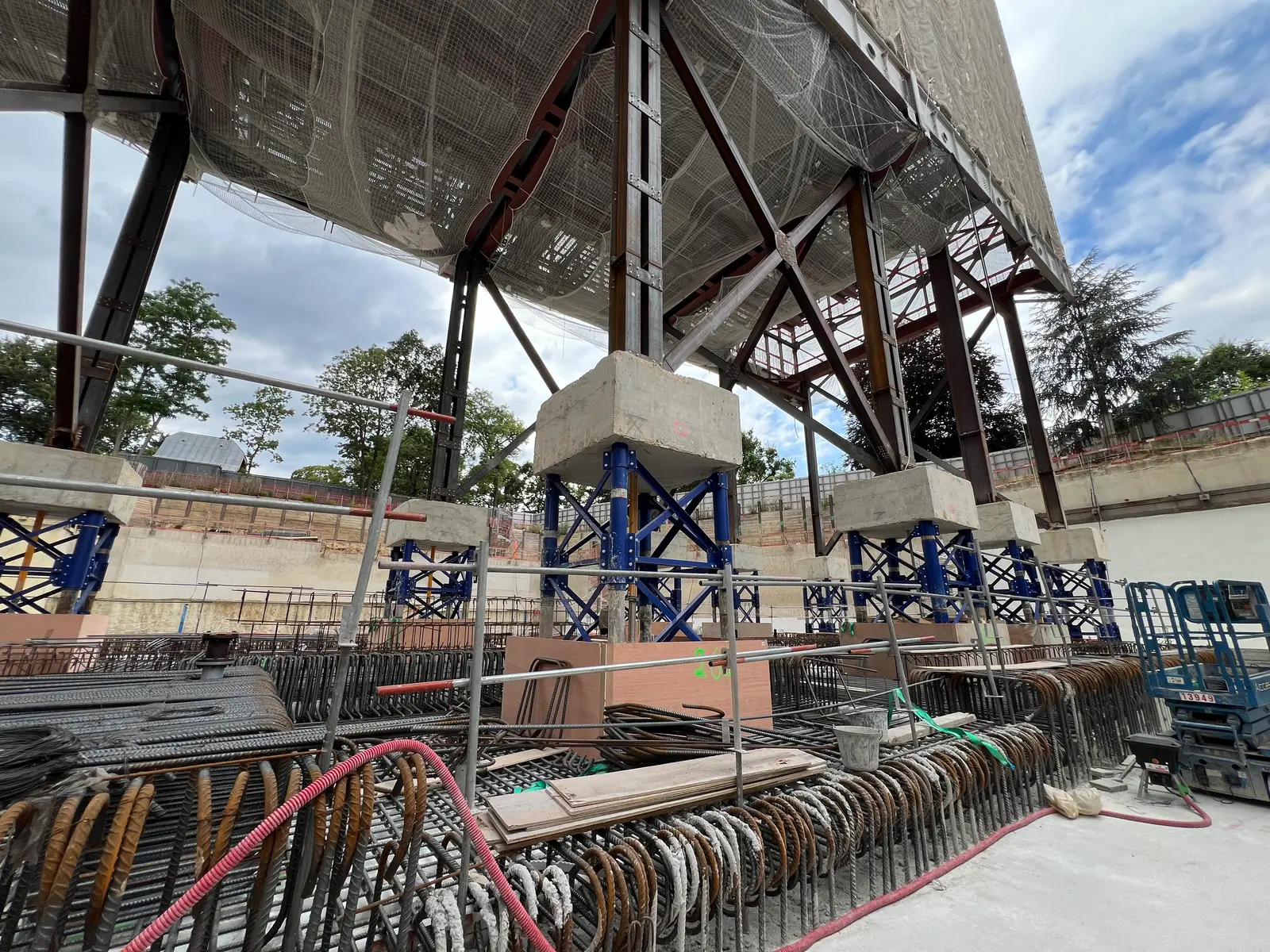

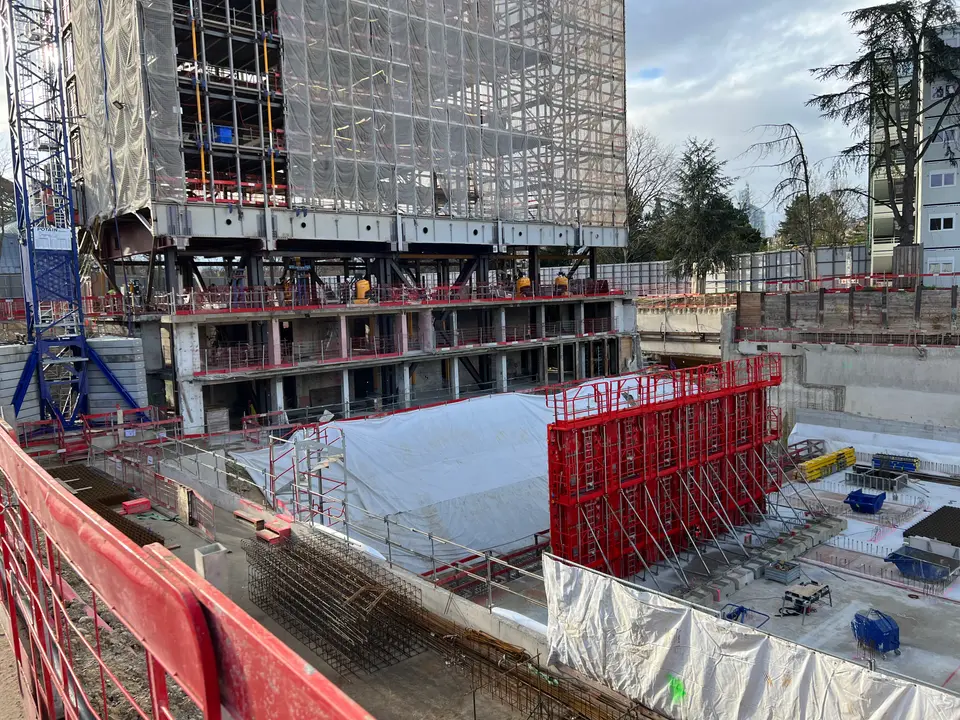

Vue d'ensemble : le bâtiment existant repose sur son dispositif de vérinage, suspendu au-dessus du chantier d'infrastructure en cours de reconstruction.
Vue d'ensemble : le bâtiment existant repose sur son dispositif de vérinage, suspendu au-dessus du chantier d'infrastructure en cours de reconstruction.

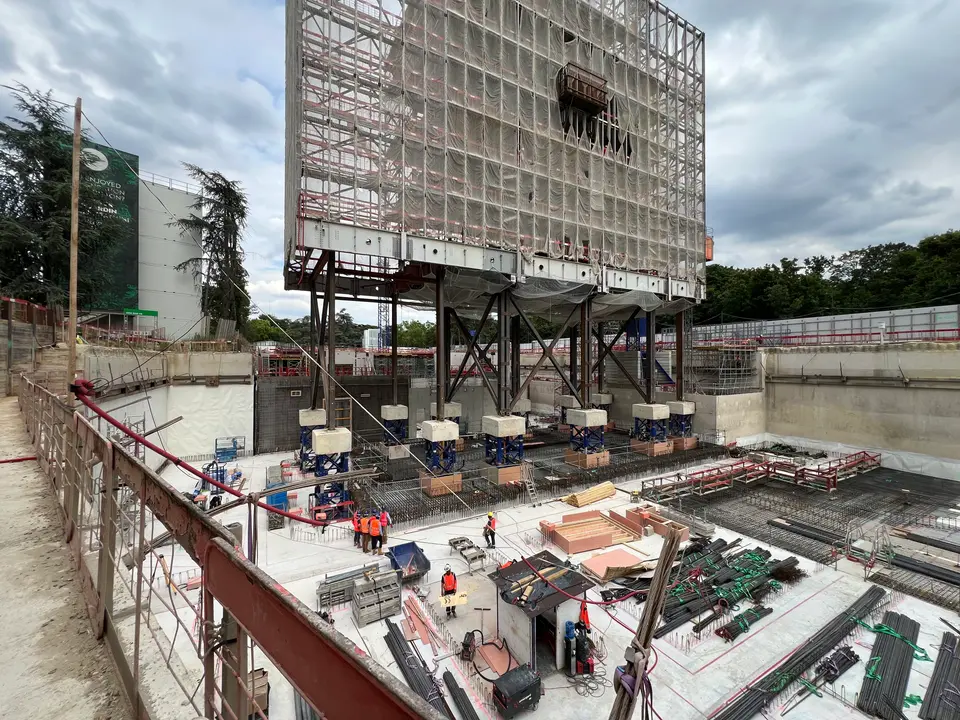

La structure conservée, vue depuis le niveau bas — poutres de transfert et poteaux provisoires assurant la reprise de charge.
La structure conservée, vue depuis le niveau bas — poutres de transfert et poteaux provisoires assurant la reprise de charge.

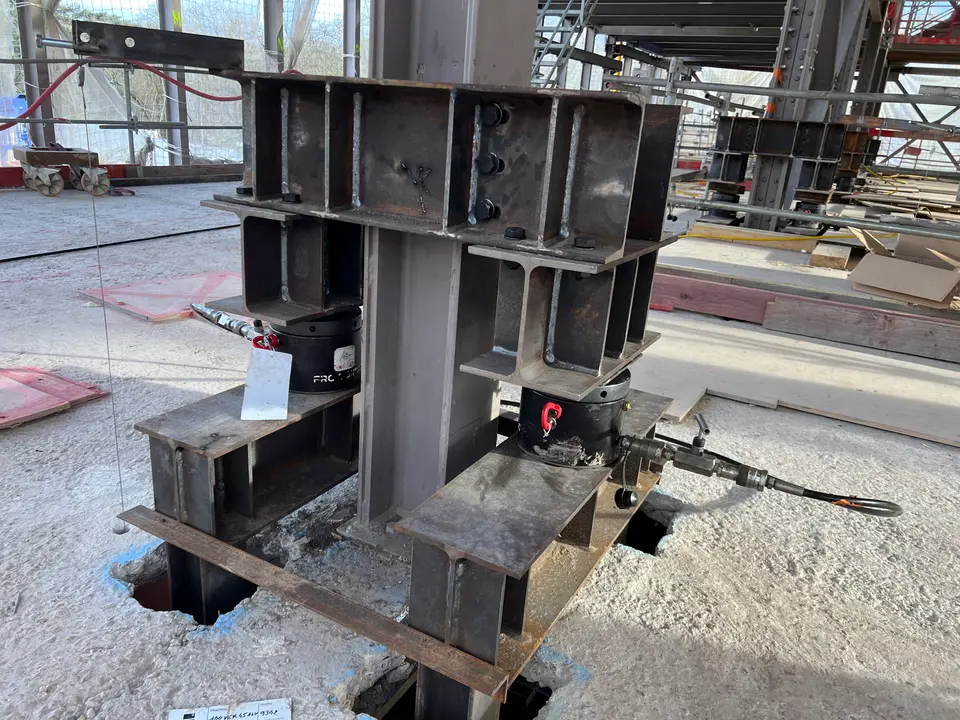

Dispositif de vérinage sur appuis provisoires — vérins hydrauliques en attente sous poteau.
Dispositif de vérinage sur appuis provisoires — vérins hydrauliques en attente sous poteau.

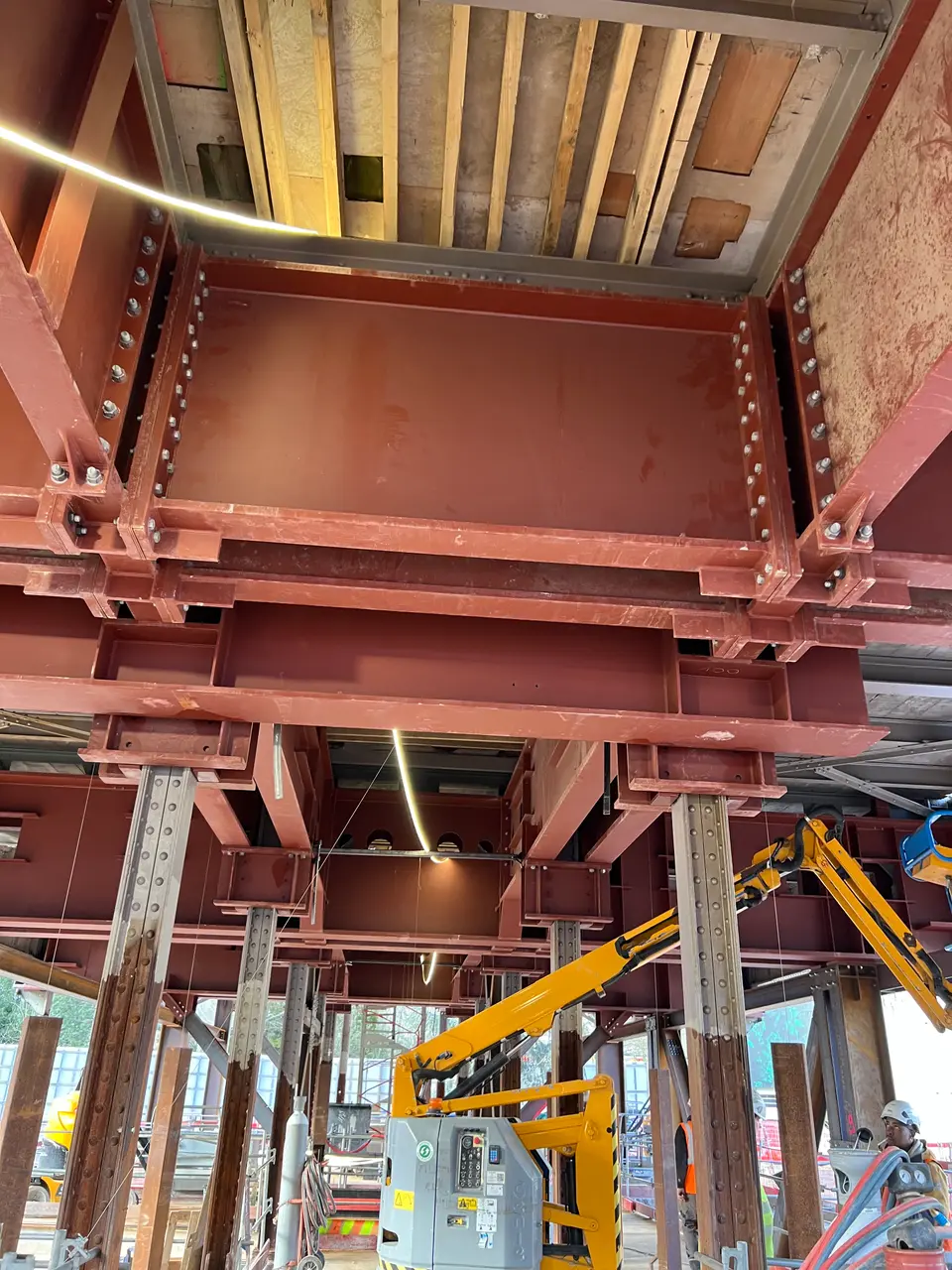

Structure métallique de la chaufferie conservée, reprise sur poteaux et poutres provisoires.
Structure métallique de la chaufferie conservée, reprise sur poteaux et poutres provisoires.

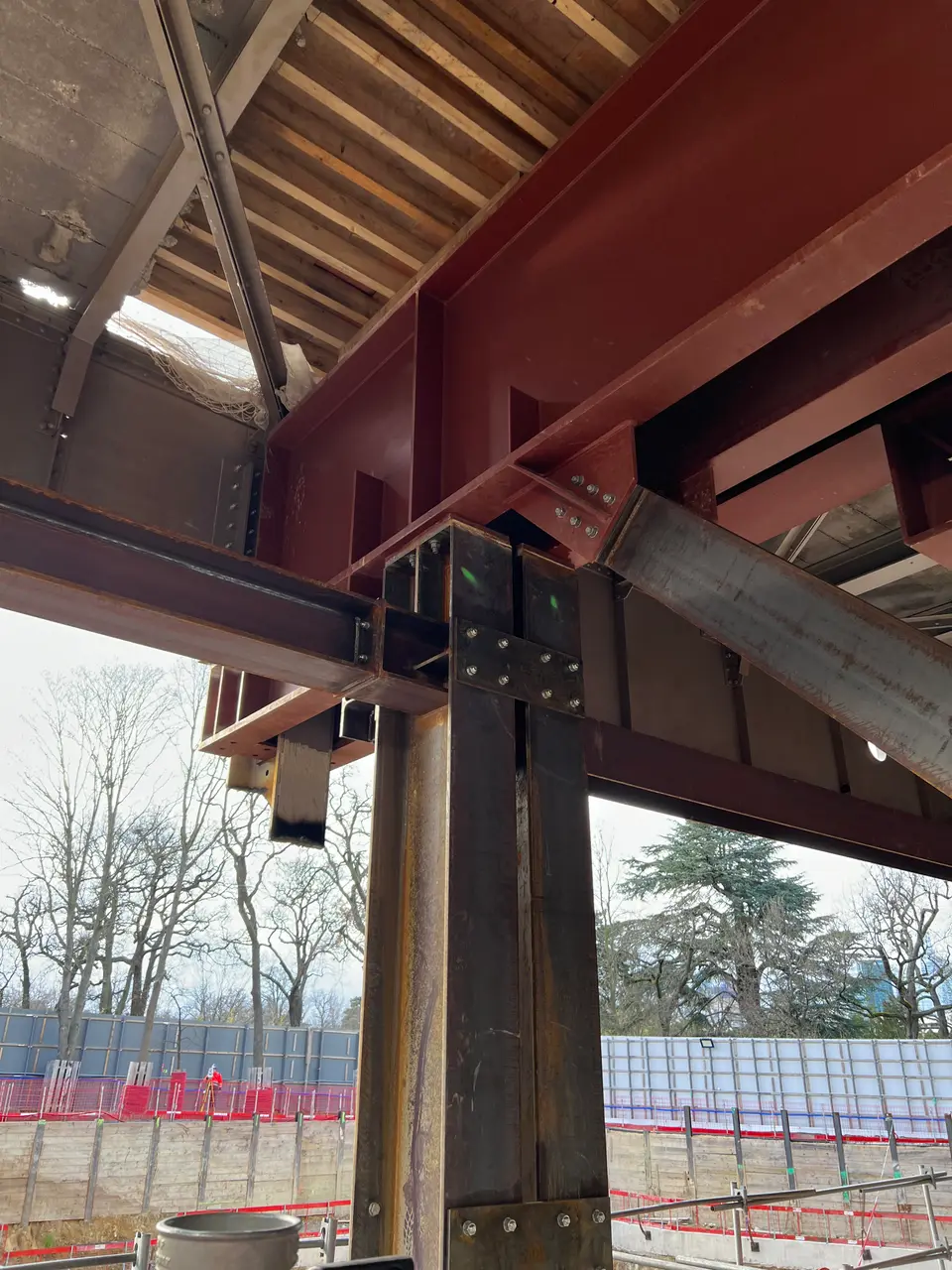

Assemblage boulonné des renforts métalliques au droit d'un poteau de reprise.
Assemblage boulonné des renforts métalliques au droit d'un poteau de reprise.
Détail d'assemblage boulonné — renfort métallique sous poutre de transfert.
Détail d'assemblage boulonné — renfort métallique sous poutre de transfert.
Nœud structurel charpente métallique / poteau béton armé, vue depuis l'intérieur du niveau repris.
Nœud structurel charpente métallique / poteau béton armé, vue depuis l'intérieur du niveau repris.

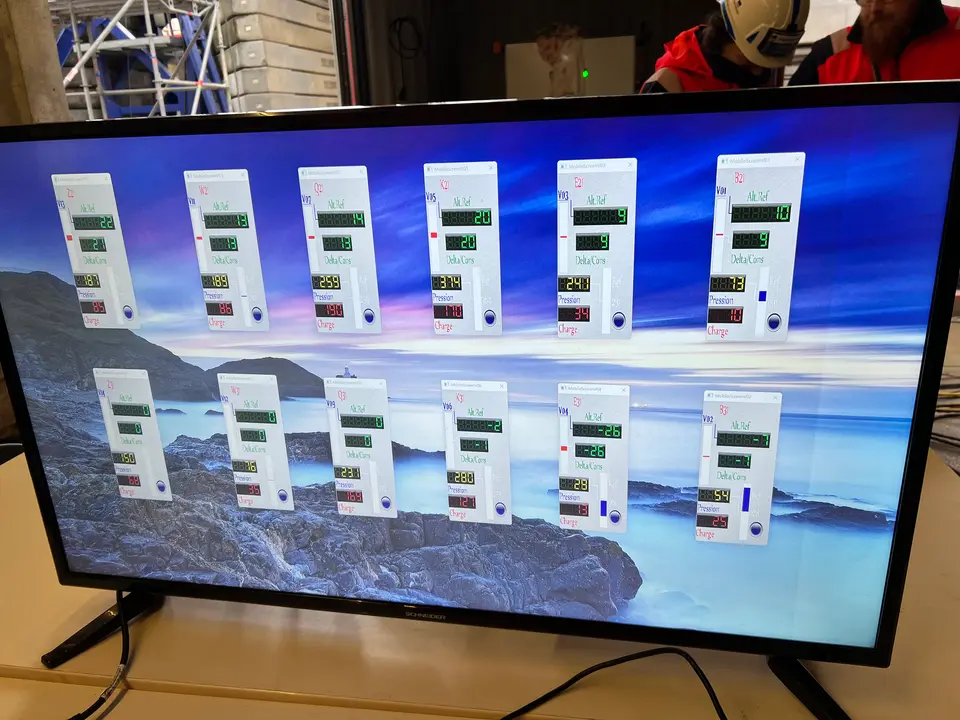

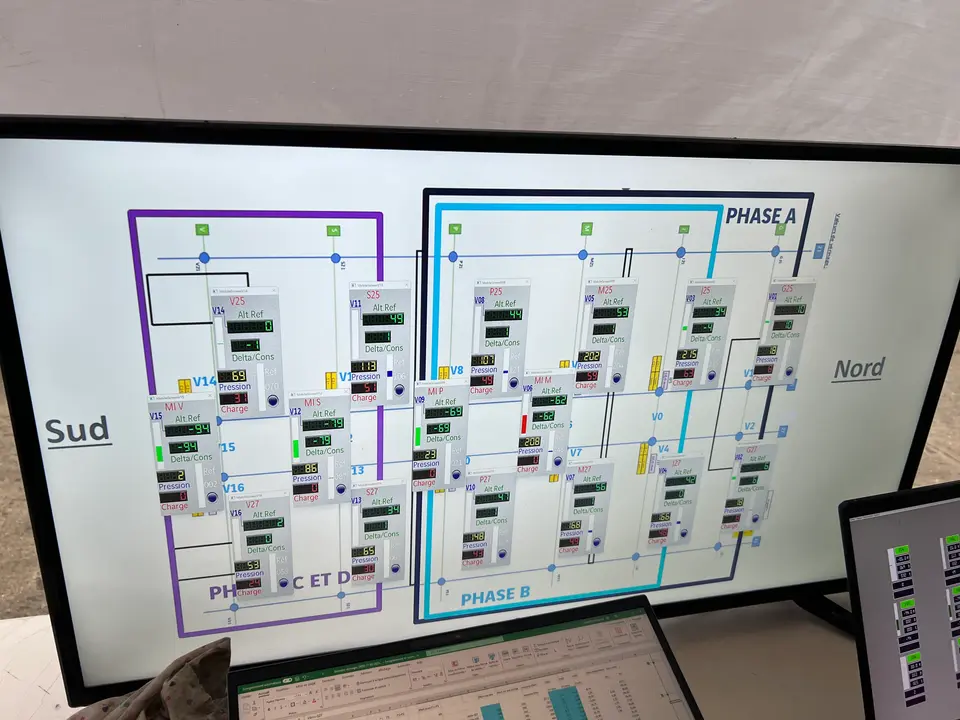

Poste de pilotage du vérinage — suivi en temps réel de l'altimétrie, la pression et la charge de chaque vérin (phases A et B, façades Nord/Sud).
Poste de pilotage du vérinage — suivi en temps réel de l'altimétrie, la pression et la charge de chaque vérin (phases A et B, façades Nord/Sud).
Massifs d'appuis définitifs en béton armé, sur étaiement métallique réglable, en attente de transfert de charge.
Massifs d'appuis définitifs en béton armé, sur étaiement métallique réglable, en attente de transfert de charge.

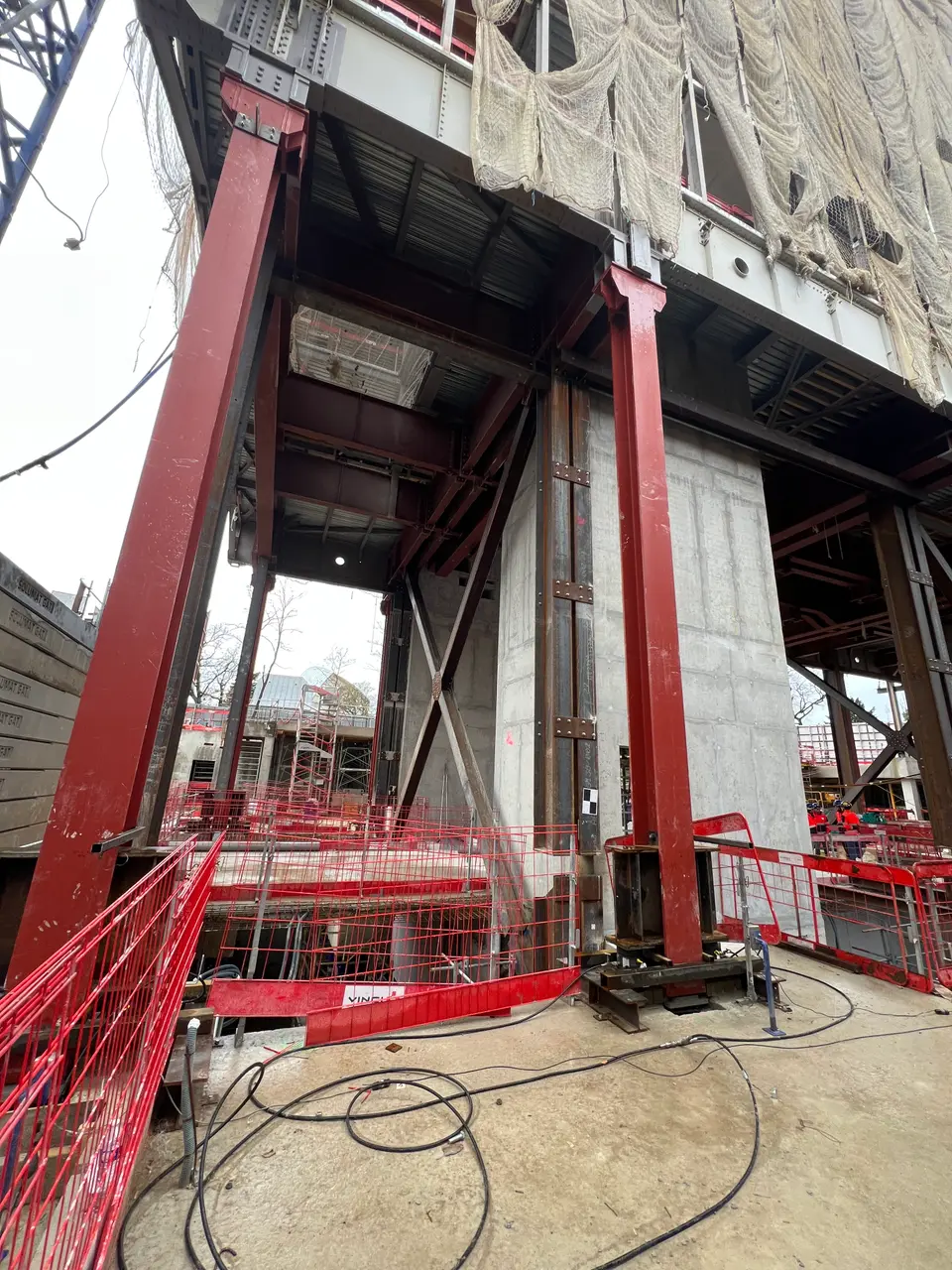

Vue rapprochée d'un massif d'appui en cours de réalisation, ferraillage du radier en arrière-plan.
Vue rapprochée d'un massif d'appui en cours de réalisation, ferraillage du radier en arrière-plan.

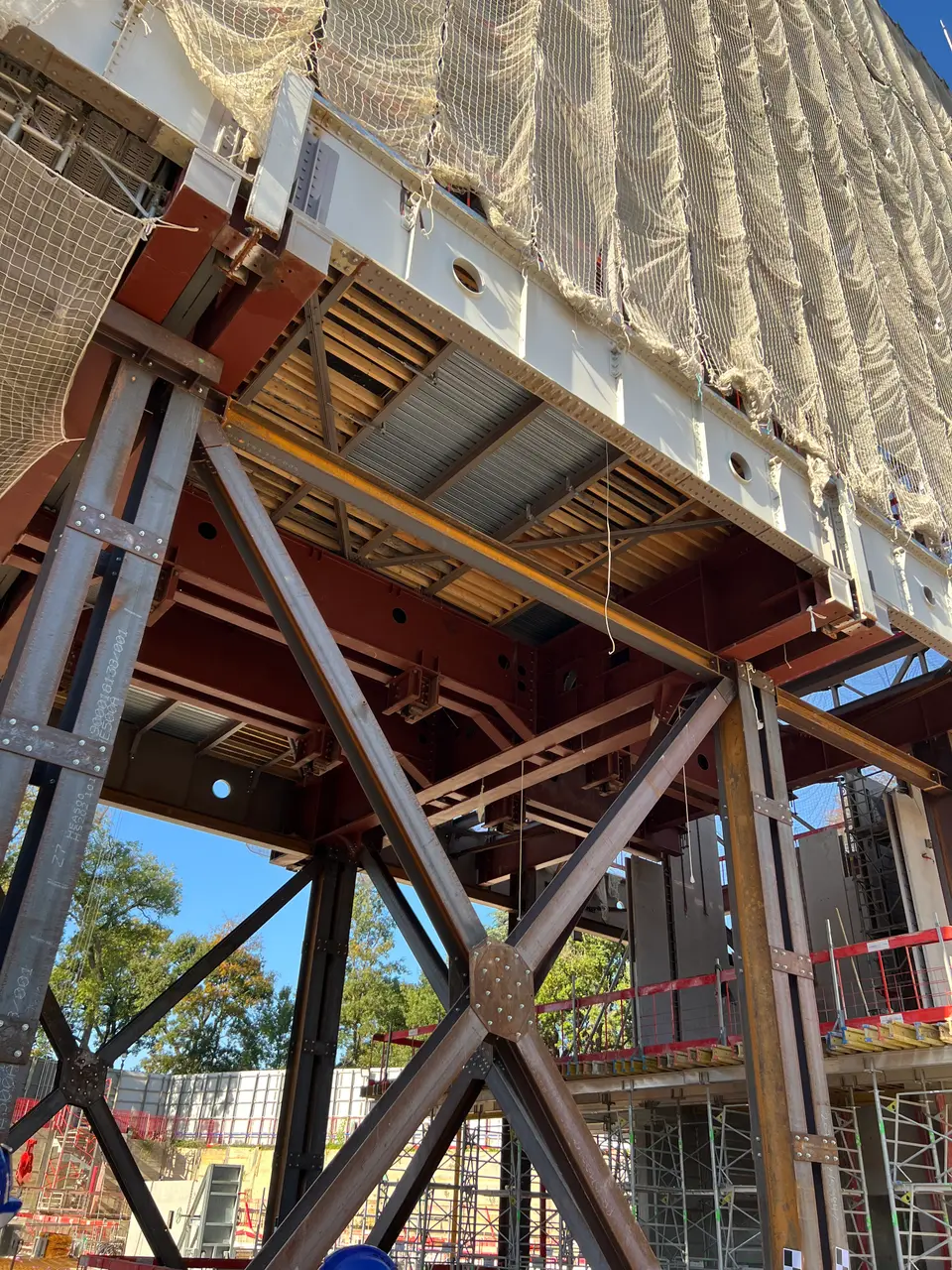

Ferraillage du radier général sous le dispositif de vérinage, en présence des équipes de chantier.
Ferraillage du radier général sous le dispositif de vérinage, en présence des équipes de chantier.
