Mairie de Charbonnières-les-Bains

01Contexte

Création d'une baie dans la façade d'un bâtiment de la mairie de Charbonnières-les-Bains. La difficulté n'est pas l'ouverture elle-même : c'est sa position. La zone à ouvrir sert d'appui à une ferme de la charpente de toiture — chaque hypothèse de reprise doit donc intégrer la descente de charges concentrée de la ferme, pas seulement le poids du mur.

Le travail s'est appuyé sur une reconnaissance de l'existant (sondages sur la maçonnerie et les appuis, relevés dans les combles) pour caler la solution de reprise en béton armé au plus près de la réalité du bâtiment.

02Défi technique

Reprendre un appui de ferme au droit d'une ouverture neuve :

• Descente de charges intégrant la réaction concentrée de la ferme de toiture au droit de la baie.
• Reprise en béton armé dimensionnée en conséquence : linteau avec aciers calés sur l'appui de la ferme et contre-poteaux d'appui de part et d'autre de l'ouverture.
• Vérification des maçonneries existantes conservées et des interfaces avec la baie existante voisine.

03Mission — Études d'exécution

Note de calcul et plans d'exécution complets :

• Note de calcul de dimensionnement de la structure de reprise de la baie.
• Carnet de coffrage et de ferraillage de la reprise (linteau et contre-poteaux), avec nomenclature aciers.
• Exploitation des sondages réalisés sur site pour valider les hypothèses sur l'existant.

04Situation et état existant

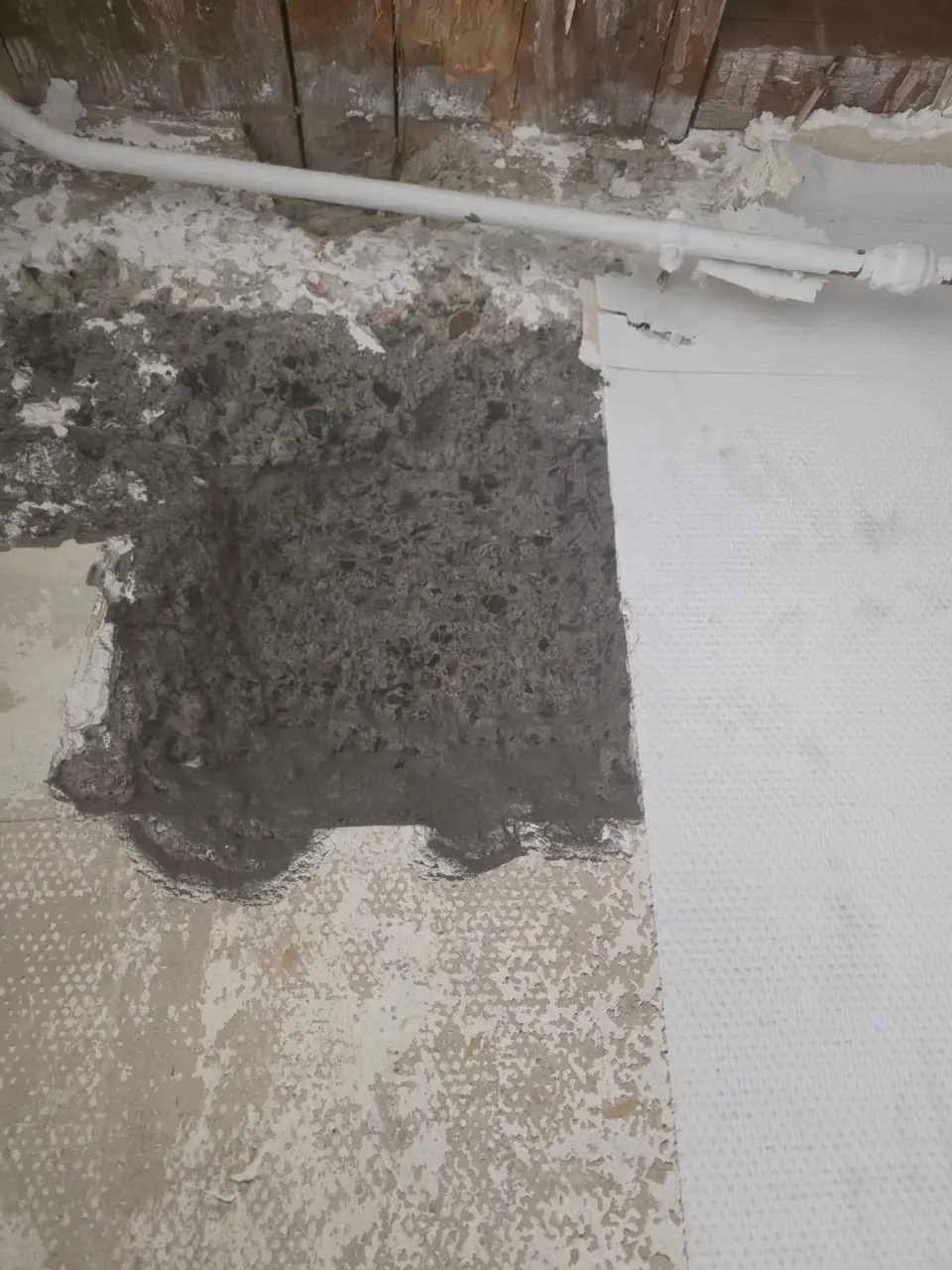

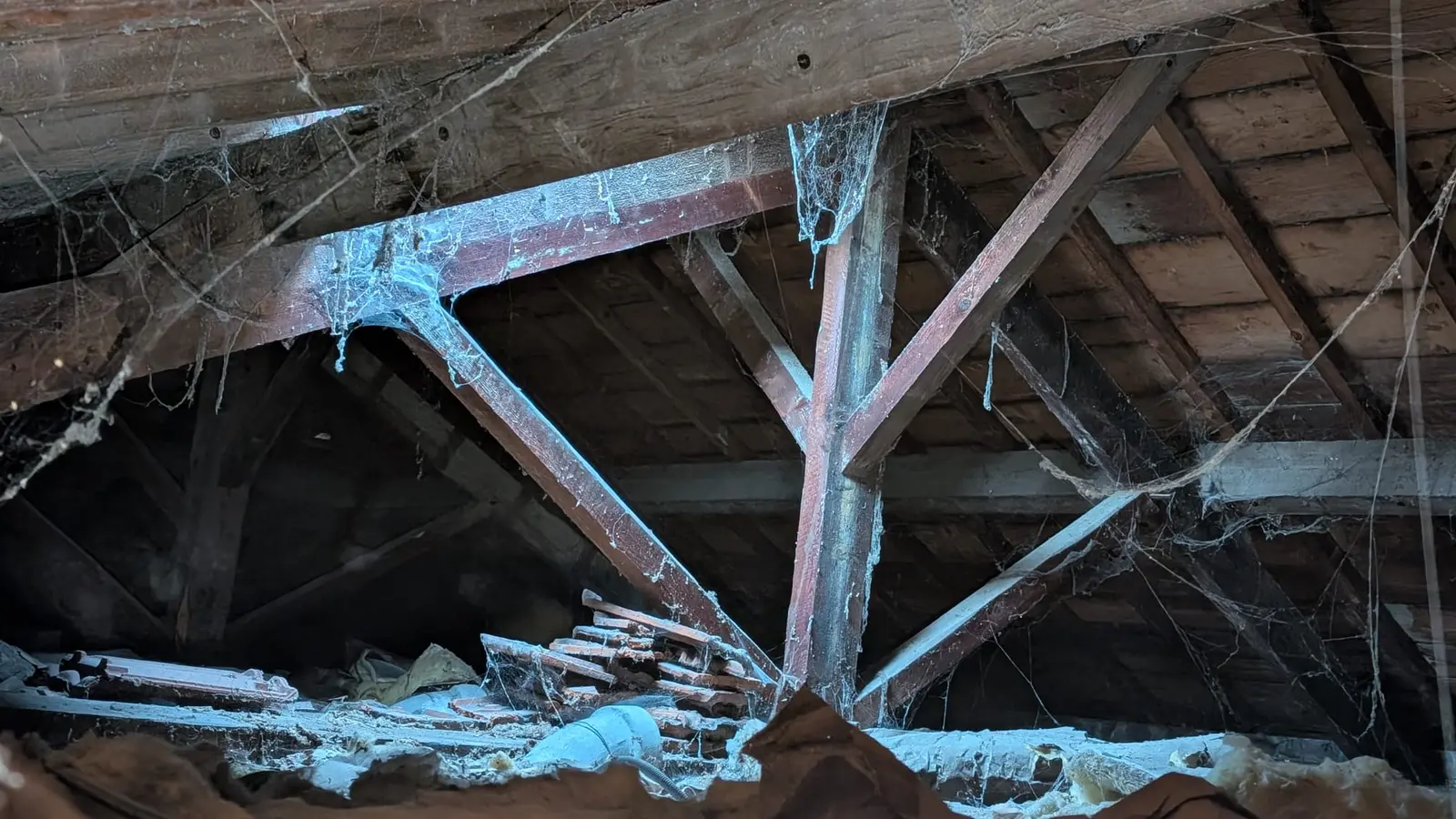

L'existant reconnu avant travaux : la charpente qui s'appuie sur la zone à ouvrir, et les sondages sur la maçonnerie.

05Plans d'exécution

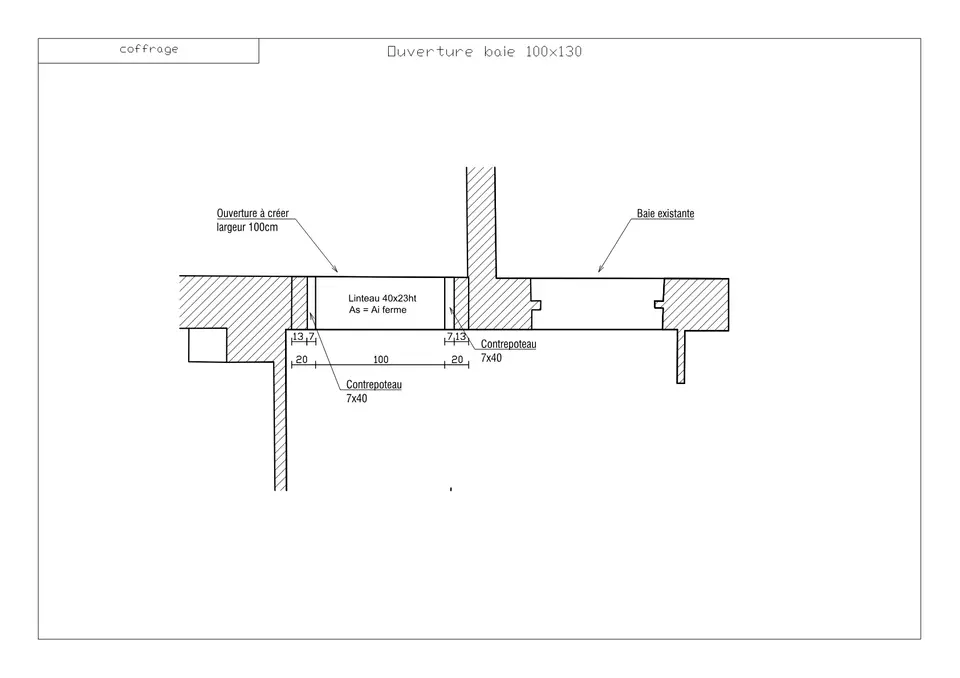

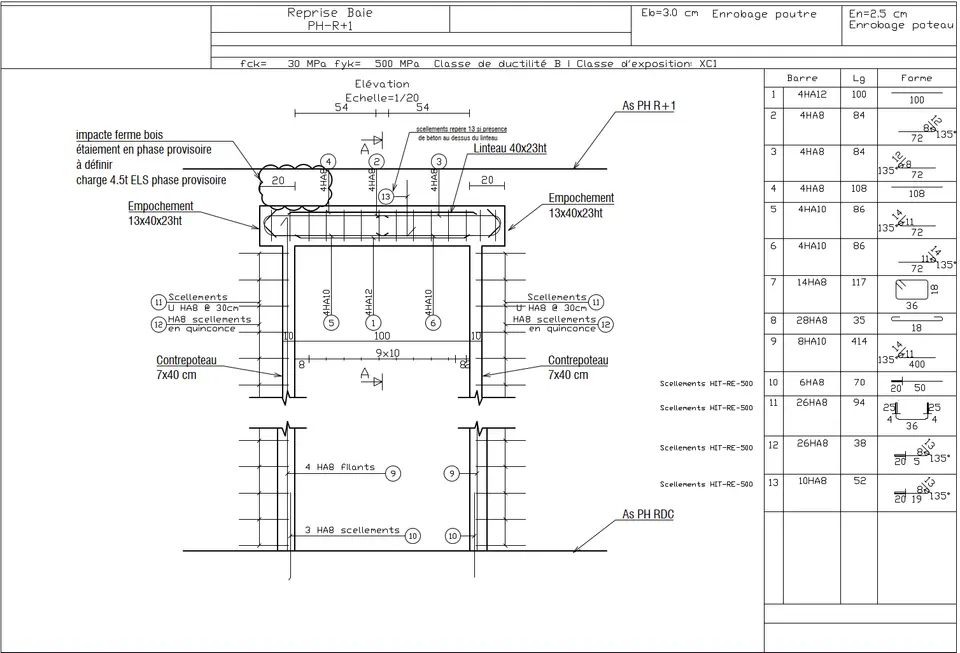

Extrait du carnet de coffrage et ferraillage de la reprise.
